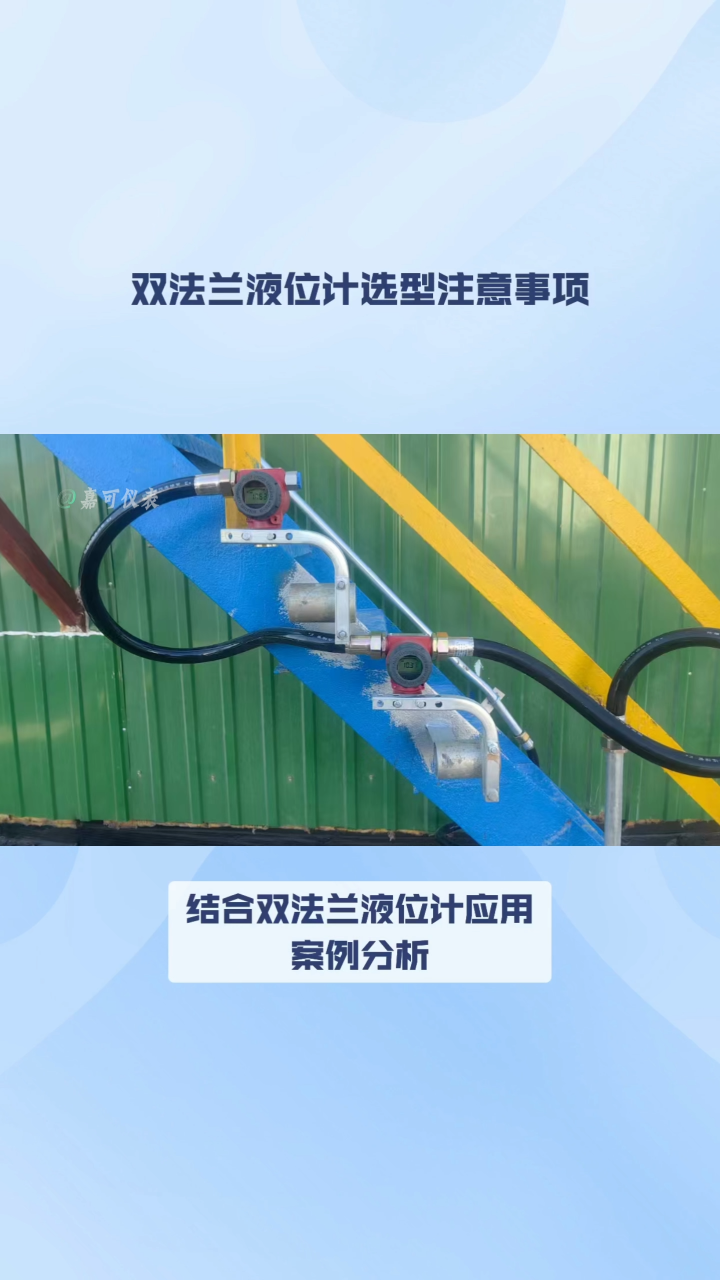

雙法蘭液位計一般只用于測密閉式容器的液位，雙法蘭液位計主要應用U形管原理，即上法蘭和氣相空間相通，下法蘭和液相空間相通，這樣液位計的液位和容器的液位永遠相同，因?yàn)橛袃蓚€(gè)法蘭，所以稱為雙法蘭差壓式液位計。

雙法蘭液位計利用液體的重力作用會對罐壁產生壓力的大小，來檢測罐內液位的高低，符合公式P=ρ×g×h，這里的ρ是指罐內的液體的密度大小，g是指重力加速度，所以壓力的大小完全取決于罐內液體高度的大小，因?yàn)殡p法蘭液位計的兩個法蘭是用毛細管密閉相連的，毛細管內充滿了硅油，同時上下法蘭之間的密閉液體的重力作用因?yàn)橐何挥?jì)的智能自動平衡，完全可以忽略不計。

雙法蘭液位計一般只用于測量封閉容器的液位。U管原理主要用于雙法蘭液位計，即上法蘭與氣相空間連接，下法蘭與液相空間連接，使液位計的液位與容器的液位始終相同。因?yàn)橛袃蓚€(gè)法蘭，所以稱為雙法蘭差壓液位計。利用液體的重力作用會對罐壁產生壓力，從而檢測罐內的液位，符合公式P=ρ×g×h，這里的ρ指罐內液體的密度，g它指的是重力加速度，因此壓力的大小完全取決于罐內液體的高度，因?yàn)殡p法蘭液位計的兩個法蘭用毛細管密封連接，毛細管中充滿硅油。同時，由于液位計的智能自動平衡，上下法蘭之間密封液體的重力作用可以完全忽略。

雙法蘭液位計電容器由測量膜和兩側絕緣板上的電極組成。當兩側壓力不一致時，測量膜位移，線路檢測疊加在4-20mA所需信息的數字信號通過電路傳輸。其位移與壓差成正比，因此兩側的電容不相等，通過振蕩和解調環節，將其轉換為與壓力成正比的信號。

雙法蘭液位計當測量腐蝕性或含有結晶顆粒、粘度大、易凝固等介質時，為了解決壓力管道的腐蝕或堵塞問題，法蘭差壓變送器的法蘭可以直接與容器上的法蘭連接，測量頭(金屬膜盒)作為敏感元件，通過毛細管與變送器的測量室連接，在膜盒中，由毛細管和測量室組成的封閉系統充滿硅油，作為壓力傳遞介質，作為變送器和測量介質。
