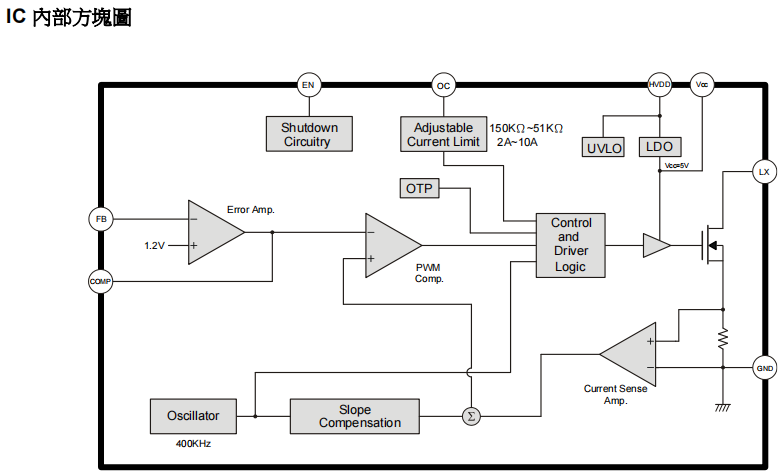

FP6296是一個電流模式升壓DC-DC轉換器。它是PWM電路與內置的15mΩ功率MOSFET，使該調節器的高功率效率。誤差放大器的非反相輸入連接到一個1.2V的精度參考電壓。電流模式控制和外部補償網絡使系統穩定簡單靈活。
FP6296可在SOP-8L（EP）包中使用，適合于應用領域的節省空間的PCB。
芯片特點
l 輸入電壓范圍：2.7-12V
l可調輸出最高可達13V
l 內部固定PWM頻率：400KHz
l 反饋參考電壓：1.2V(±2%)
l內置15mΩ、10A，15V功率MOSFET
l 低靜態電流：0.1μA
l過溫保護
l內置軟啟動
l 可調過電流保護：2A ~ 10A
l 封裝：SOP-8L (EP)

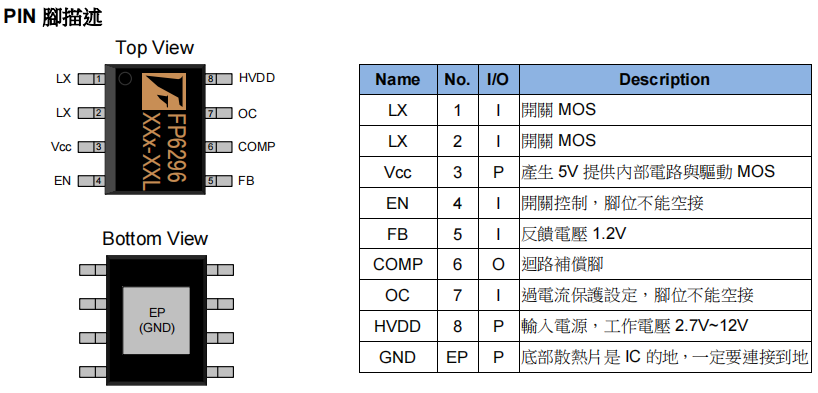

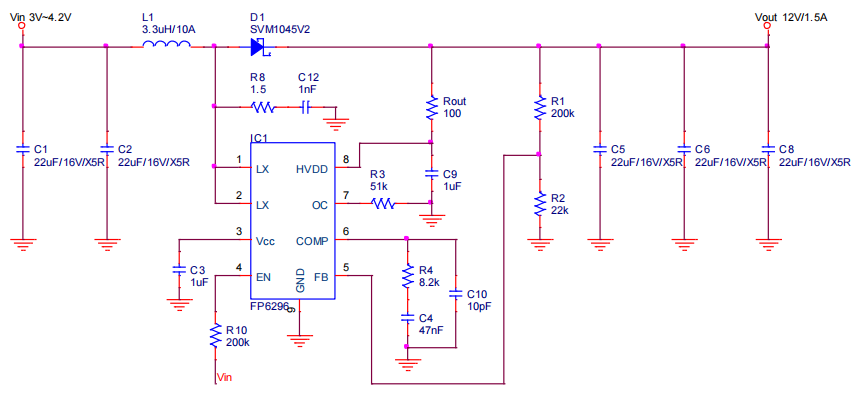

應用電路圖

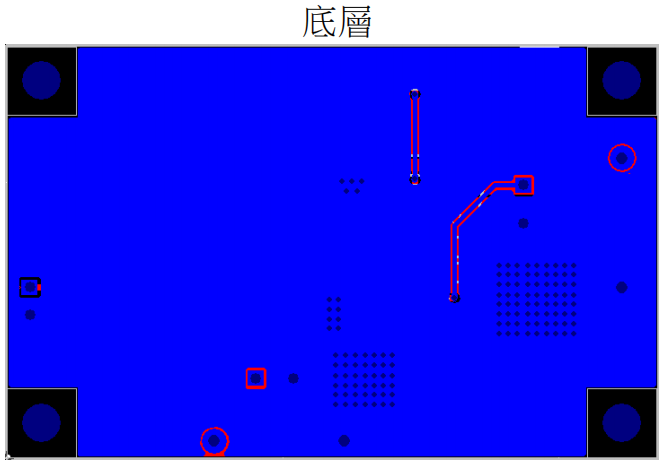

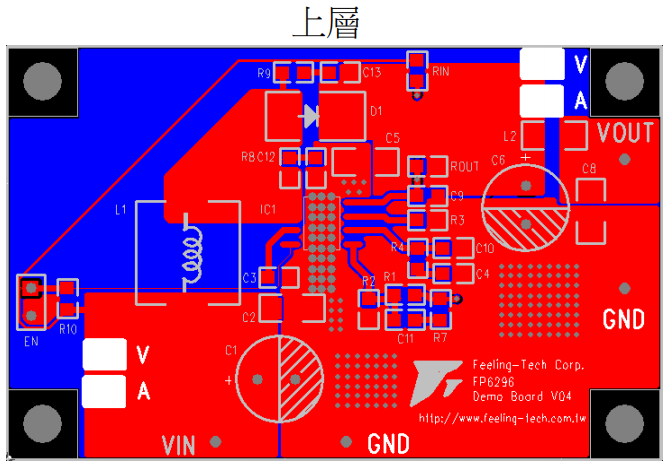

PCB圖
應用場景
移動電源，電推剪、藍牙音響，K歌寶，電子煙，便攜式產品等等...

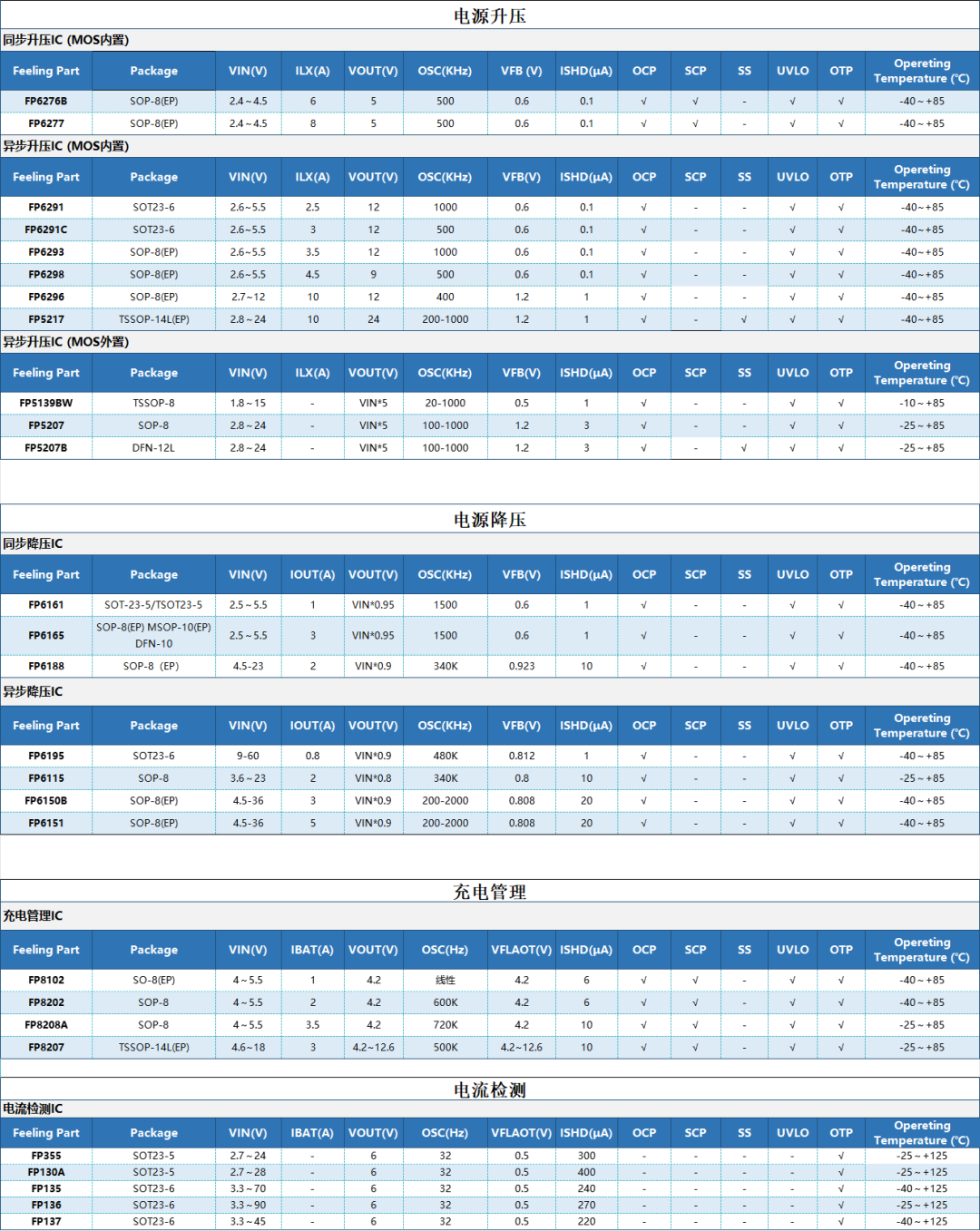

DC-DC驅動IC選型表
