DLPC350 是一款數字控制器，能夠為 DLP4500 或 DLP4500NIR 數字微鏡器件 （DMD） 的可靠運行提供保證。DLPC350控制器還在用戶電子器件和 DMD 間提供一個便捷的、多功能接口，此接口可實現高速樣式速率，連同 LED 控制和用于多輸入格式的數據格式化。

DLPC350 控制器用照相機、傳感器或其他外設為同步顯示的樣式提供輸入和輸出觸發信號。該控制器能夠集成到低成本的小型光定向 應用。應用 包括 3D掃描或計量系統、光譜儀、交互式顯示屏、化學分析儀、醫療儀器以及其他需要空間照明調制（光定向和光構圖）的終端設備。

數據表：*附件：適用于DLP4500 和 DLP4500NIR DMD 的 DLPC350 DLP?數字控制器 數據表.pdf

特性

• 高速圖形顯示模式 中將“高速圖形序列模式”更新為“高速圖形顯示模式”
  • 1 位二進制圖形速率可達 4225Hz
  • 8 位灰度圖形速率可達 120Hz
  • 輸入與微鏡 1 對 1 映射
  • 多位深度和圖形序列中的 LED
• 與攝像頭和傳感器輕松同步
  • 兩個可配置輸入觸發器
  • 兩個可配置輸出觸發器
• 14 個完全可編程的 GPIO 信號
• 64Mb 內部 RAM
  • 可存儲多達 48 個 1 位圖形
  • 無需外部易失性存儲器
• 支持高達 32MB 的外部并行閃存，可提升圖形存儲
• 多個配置接口
  • 一個 USB V1.1 受控端口
  • 兩個 I^2^C 端口
  • LED PWM 發生器
• 運行時的視頻顯示模式
  • 10 至 120Hz 全色幀速率
  • YUV、YCrCb 或 RGB 輸入數據格式
• 集成微鏡驅動器
• 集成時鐘生成功能

引腳圖

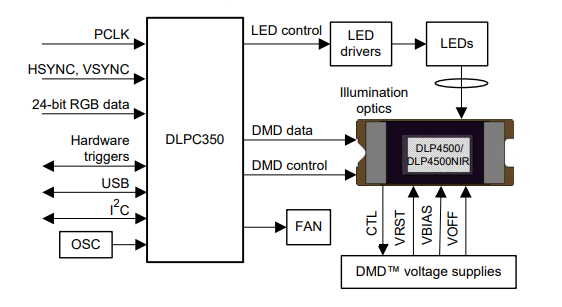

簡易應用圖

應用場景

DLPC350適用于多種應用場景，包括但不限于：

1. 3D掃描或計量系統 ：利用高速圖形顯示模式和精確的微鏡控制，實現高精度的3D掃描和計量。
2. 光譜儀 ：通過靈活的輸入輸出映射和可編程GPIO信號，支持光譜儀中的復雜數據采集和處理。
3. 交互式顯示屏 ：支持多種輸入格式和視頻顯示模式，適用于交互式顯示屏應用。
4. 化學分析儀 ：利用DLPC350的高性能和穩定性，為化學分析儀提供可靠的數據處理和顯示功能。
5. 醫療儀器 ：在醫療儀器中，DLPC350可用于實現高精度的圖像顯示和數據采集。

操作指南與注意事項

在使用DLPC350時，請遵循以下操作指南和注意事項：

1. 正確配置 ：根據具體應用需求，正確配置DLPC350的參數和接口。
2. 散熱處理 ：確保DLPC350在工作過程中得到充分的散熱，以避免過熱導致的性能下降或損壞。
3. 軟件更新 ：定期檢查并更新DLPC350的固件和軟件，以獲取最新的功能和性能改進。
4. 兼容性測試 ：在與DMD和其他電子器件連接之前，進行兼容性測試以確保系統的穩定運行。
