TPS7A63-Q1 和 TPS7A6401-Q1 是低壓差線性穩壓器系列，專為輕負載應用中的低功耗和小于 35 μA 的靜態電流而設計。這些器件旨在即使在使用低 ESR 陶瓷輸出電容器時也能實現穩定運行，具有集成的可編程窗口看門狗和過流保護功能。設計人員可以使用外部電阻器對輸出電壓進行編程。低電壓跟蹤功能允許使用更小的輸入電容器，并且可能無需在冷啟動條件下使用升壓轉換器。上電復位延遲是固定的（典型值為 250 μs），或者外部電容器可以對延遲進行編程。由于這些特性，這些器件非常適合用于各種汽車應用的電源。
*附件：具有超低 IQ 的 TPS7A63-Q1、TPS7A6401-Q1 300mA、40V、低壓差穩壓器 數據表.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，T一個
  • 結溫：–40°C 至 150°C，TJ
• 低壓差電壓：
  • I 時為 300 mV 外 = 150 毫安
• 7V 至 40V 寬輸入電壓范圍，瞬態電壓高達 45V
• 300mA 最大輸出電流
• 超低靜態電流：
  • 我靜態輕負載時 = 35 μA（典型值）
  • 我 睡 < 2 μA（當 EN = 低電平時）
• 固定（3.3V 和 5V）和可調（2.5V 至
  7V）輸出電壓
• 帶故障/標志的集成看門狗
• 使用低 ESR 陶瓷輸出電容器時保持穩定
• 集成上電復位：
  • 可編程延遲
  • 開漏復位輸出
• 集成故障保護：
  • 短路和過流保護
  • 熱關斷
• 低輸入電壓跟蹤
• 熱增強型 14 引腳 HTSSOP-PWP 封裝和 10 引腳 VSON-DRK 封裝

參數

方框圖

具有超低 IQ 的 TPS7A63-Q1、TPS7A6401-Q1 300mA、40V、低壓差穩壓器 數據表總結

1. 產品概述

• ?型號?：TPS7A63-Q1, TPS7A6401-Q1
• ?類型?：低壓差線性穩壓器（LDO）
• ?特點?：超低靜態電流（IQ），AEC-Q100汽車級認證，集成看門狗和復位功能

2. 主要特性

• ?輸入電壓范圍?：7V至40V（瞬態可達45V）
• ?輸出電流?：最大300mA
• ?靜態電流?：35μA（典型值），睡眠模式下<2μA
• ?壓差電壓?：300mV（150mA負載）
• ?輸出電壓?：固定（3.3V和5V）和可調（2.5V至7V）
• ?集成功能?：可編程窗口看門狗、過流保護、熱關斷、電源上電復位

3. 封裝與尺寸

• ?封裝類型?：HTSSOP-PWP（14引腳）和VSON-DRK（10引腳）
• ?尺寸?：HTSSOP-PWP為5.00mm × 4.40mm，VSON-DRK為4.00mm × 3.00mm

4. 應用領域

• 汽車電子（如車載娛樂系統、DC/DC轉換器、中心信息顯示屏）
• 需要低功耗和低壓差的電源管理應用

5. 功能描述

• ?看門狗定時器?：可編程窗口寬度，故障/標志輸出選項
• ?電源上電復位?：可編程延遲，開漏復位輸出
• ?低壓跟蹤?：在低輸入電壓下，輸出跟蹤輸入電壓，減少輸入電容需求
• ?熱保護和過流保護?：防止器件在過熱和短路條件下?lián)p壞

6. 電氣特性

• ?線性調整率?：±2%（典型值）
• ?負載調整率?：25mV至35mV（典型值）
• ? 電源抑制比（PSRR） ?：60dB（100Hz），30dB（150kHz）
• ?熱關斷溫度?：約165°C

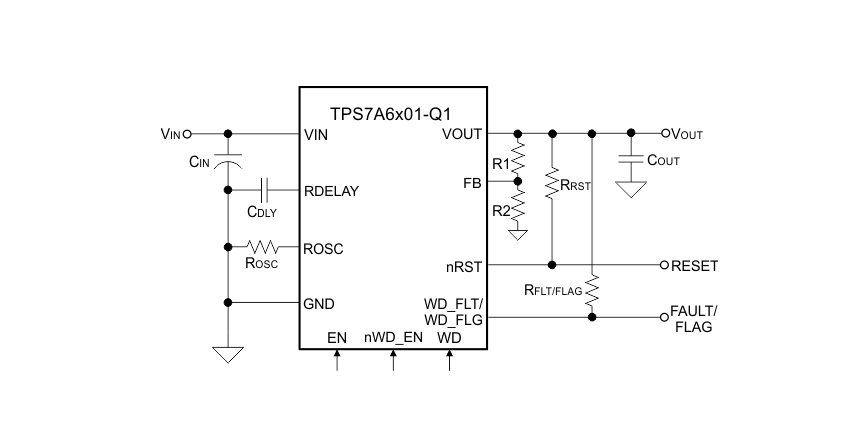

7. 典型應用電路

• 提供了固定輸出電壓和可調輸出電壓的典型應用電路
• 說明了如何通過外部電阻設置可調輸出電壓

8. 布局與熱設計

• 強調了PCB布局對熱性能和穩定性的重要性
• 提供了布局示例和熱設計考慮，包括使用熱過孔和散熱焊盤

9. 文檔與支持

• 提供了相關的技術文檔、社區資源、工具和軟件支持
• 包含了靜電放電警告、商標信息和術語表
