概述

HMC190BMS8(E)是一款低成本SPDT開關，采用8引腳MSOP封裝。 該開關可控制DC至3 GHz范圍的信號。 它尤其適合采用正控制電壓的中低功耗應用。 這兩個控制電壓所需的直流電流非常小，極其適合0.9、1.9和2.4 GHz頻率范圍的電池供電無線電系統。 HMC190BMS8(E)提供出色的、+56 dBm第三階交調性能。 該設計針對小型MSOP封裝進行了優化，保持優于1.2:1至2 GHz的VSWR性能。 該器件為HMC239AS8(E)負控制器件的正控制MSOP8封裝版本。
數據表：*附件：HMC190B GaAs MMIC SPDT開關SMT，DC-3GHz技術手冊.pdf

應用

• MMDS和無線局域網
• 便攜式無線系統

特性

• 低插入損耗： 0.4dB
• 小型封裝： MSOP8
• 高輸入IP3： +50 dBm
• 正控制電壓： 0/+3V (0.1 uA)

框圖

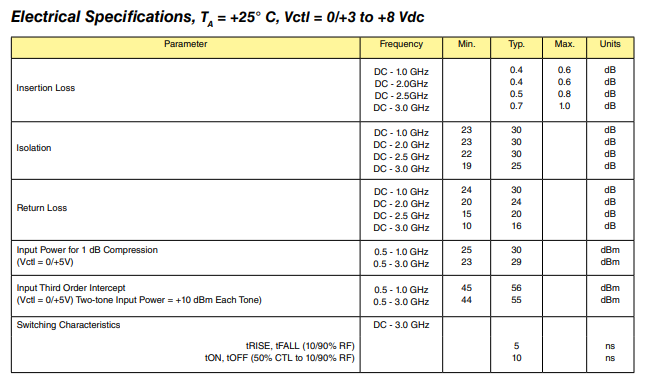

電氣規格

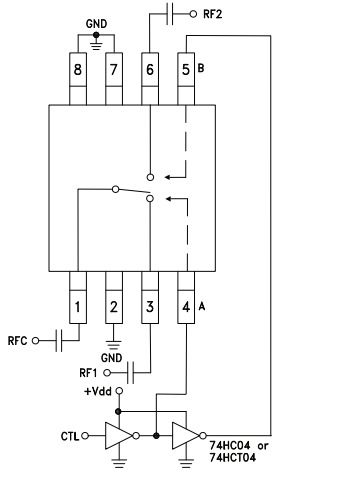

典型應用電路

備注:
1.設置邏輯門和開關Vdd = +3V至+5V，并使用HCT系列邏輯來提供TTL驅動器接口。
2 .控制輸入A/B可以直接用CMOS邏輯(HC)驅動，其中5至8伏的Vdd施加于CMOS邏輯門。
3 .如圖所示，每個RF端口都需要DC隔直電容。電容值決定最低工作頻率。
4 . Vdd =+8V且A/B設置為0/+8V時，可實現最高RF信號功率。
