概述
HMC-C088是一款連續檢波對數視頻放大器(SDLVA)，工作頻率范圍為1至20 GHz。 HMC-C088提供59 dB的對數范圍。 該產品標配有兩個SMA現場可更換插口連接器，還可配合SMP盲插連接器使用，或者用作插入式模塊。 該封裝尺寸為1.086 x 0.85 x 0.23” (27.58 x 21.6 x 5.84 mm)，使其非常適合空間受限的環保可靠應用。
HMC-C088集成了穩壓器，允許SDLVA采用+7至+16V單電源工作，不會明顯改變性能。
數據表：*附件：HMC-C088連續檢波對數視頻放大器(SDLVA)，1-20GHz技術手冊.pdf
應用
- EW、ELINT和IFM接收機
- DF雷達系統
- ECM系統
- 寬帶測試和測量
- 功率測量和控制電路
- 軍事和太空應用
特性
- 工作頻率：1至20 GHz
- 高對數范圍： 59 dB
- 輸出頻率平坦度：
±2 dB - 內部電壓調節
- 快速上升/下降時間： 2/7 ns
- 密封模塊
- 單正電源： +7V至+16V
- 工作溫度范圍：-55 °C至+85 °C

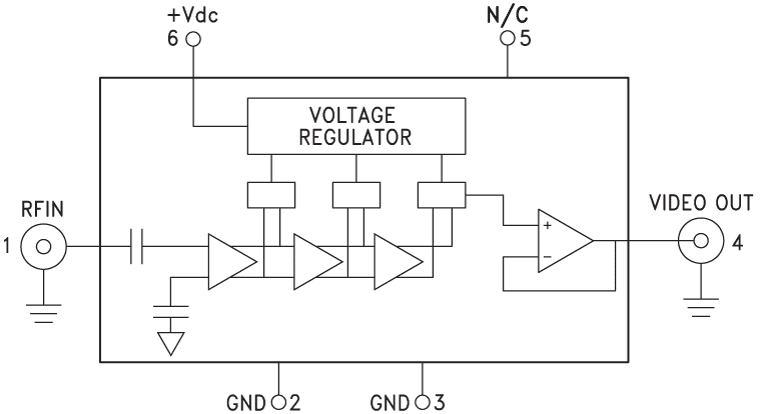

框圖

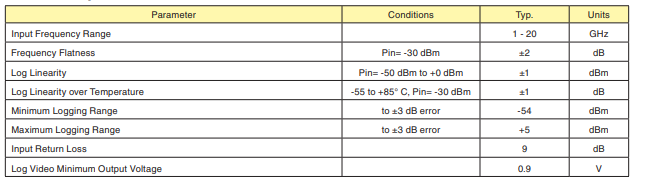

電氣規格

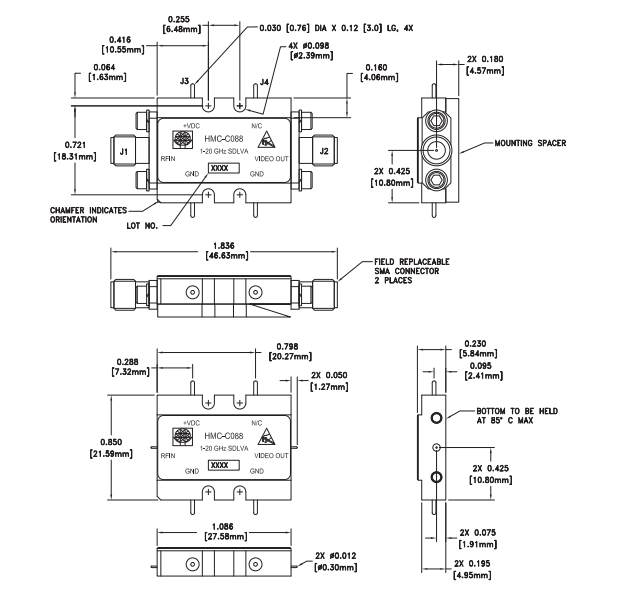

外形圖
引腳描述
