TPS650350-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器的輸入電壓范圍高達 18.3 V，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300 mA 電流，并在 2.5 V 至 5.5 V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。
*附件：tps650350-q1.pdf

TPS650350-Q1 采用 22 引腳 WQFN 封裝（3.0 mm × 3.5 mm）。

特性

• 適用于汽車應用
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • 降壓 1 V IN 范圍為 4.0 V 至 18.3 V
  • 降壓 1 V 輸出范圍為 2.5 V 至 4.0 V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 V IN 范圍為 2.5 V 至 5.5 V
  • BUCK2 和 BUCK3 V OUT 范圍為 0.9 V 至 1.9 V
  • BUCK2 和 BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • V IN 范圍為 2.5 V 至 5.5 V
  • V OUT 范圍為 1.8 V 至 3.3 V
  • 低噪聲和高 PSRR
  • 通過 I 2C 可調輸出電壓
  • 高達 300mA 的輸出電流
• 3.0 mm × 3.5 mm 22 引腳 WQFN，帶可濕性側面

參數

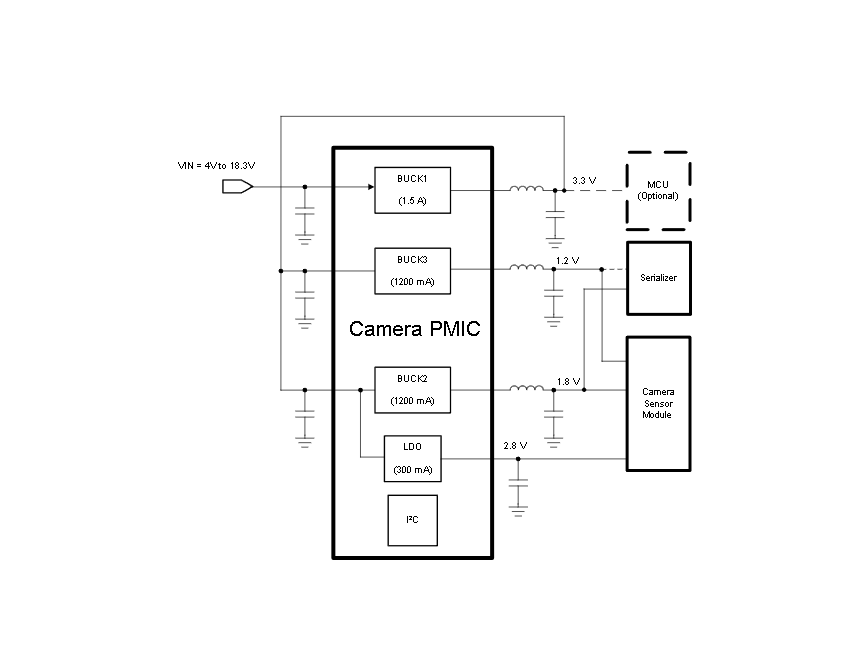

方框圖

1. 產品概述

• ?產品名稱?：TPS650350-Q1
• ?類型?：汽車攝像頭電源管理集成電路（PMIC）
• ?特點?：高度集成，適用于汽車攝像頭模塊，AEC-Q100 Grade 1認證，支持-40°C至+125°C的工作溫度范圍。

2. 主要特性

• ?降壓轉換器?：
  • BUCK1：輸入電壓范圍4.0V至18.3V，輸出電壓范圍2.5V至4.0V，最大輸出電流1500mA。
  • BUCK2和BUCK3：輸入電壓范圍2.5V至5.5V，輸出電壓范圍0.9V至3.3V，最大輸出電流1200mA。
  • 所有降壓轉換器均采用強制固定頻率PWM操作，頻率為2.3MHz，并支持擴頻時鐘（SSC）以減少EMI。
• ? 低壓差線性穩壓器（LDO） ?：
  • 輸入電壓范圍2.5V至5.5V，輸出電壓范圍1.8V至3.3V，最大輸出電流300mA。
  • 低噪聲，高電源抑制比（PSRR），輸出電壓可通過I2C調整。
• ?封裝?：3.0mm × 3.5mm 22引腳WQFN封裝，具有可濕潤側翼。

3. 應用領域

• ?汽車攝像頭模塊?：
  • 環繞視圖攝像頭模塊
  • 后視攝像頭模塊
  • 駕駛員監控攝像頭模塊
  • 電力同軸（PoC）攝像頭模塊
  • 電子后視鏡攝像頭模塊
  • 前視攝像頭模塊

4. 功能描述

• ?高集成度?：集成了三個降壓轉換器和一個LDO，提供靈活的電源解決方案。
• ?設計靈活性?：降壓轉換器和LDO具有獨立的電壓輸入，支持最大化的設計和排序靈活性。
• ?I2C接口?：允許通過I2C總線對LDO的輸出電壓進行調整和監控。

5. 技術規格與支持

• ?文檔支持?：包括數據表、應用指南、布局檢查表等。
• ?技術支持?：TI提供E2E?支持論壇，工程師可在此獲取快速、經驗證的設計幫助。
• ?靜電放電（ESD）警告?：處理集成電路時需采取適當的預防措施，以防ESD損壞。

6. 封裝與可訂購信息

• ?封裝類型?：WQFN-FCRLF
• ?封裝尺寸?：3.00mm × 3.50mm
• ?可訂購選項?：包括RoHS和Green選項，具有不同的設備標記和卷帶包裝選項。
