      HMC424AG16 0.5dB LSB GaAs MMIC 6位數字衰減器，DC-3GHz技術手冊

      要長高 ? 2025-04-24 09:53 ? 次閱讀

      概述
      HMC424AG16是一款寬帶6位GaAs IC數字衰減器，采用16引腳密封型表貼玻璃/金屬封裝。工作頻率范圍DC到3 GHz，插入損耗低于3 dB典型值。衰減器位值為0.5 (LSB)、1、2、4、8和16 dB，總衰減為31.5 dB。衰減精度非常高，典型步長誤差為±0.5 dB，IIP3為+34 dBm。六位控制電壓輸入在0和-5V之間切換，用于選擇每個衰減狀態（每個小于70 μA）。單個Vee偏置為-5V，允許在低至DC的頻率下運行。
      數據表：*附件：HMC424AG16 0.5dB LSB GaAs MMIC 6位數字衰減器，DC-3GHz技術手冊.pdf

      應用

      • 電信基礎設施
      • 軍用無線電、雷達和ECM
      • 航天應用
      • 測試儀器儀表

      特性

      • 0.5 dB LSB步進至31.5 dB
      • 每位單個控制線路
      • 比特誤差：±0.5至±0.8 dB（典型值）
      • 16引腳密封型SMT封裝

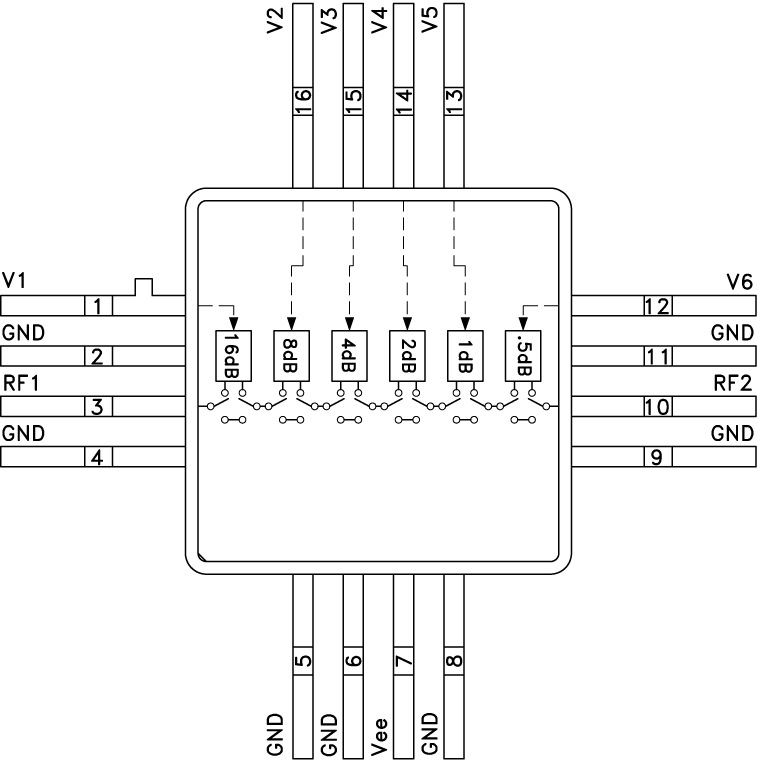

      框圖

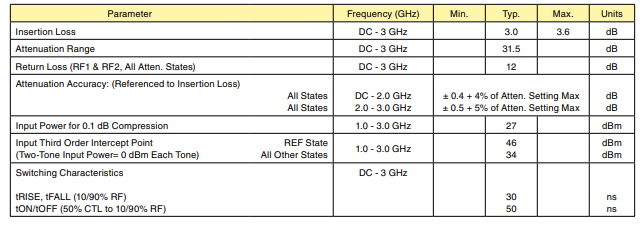

      電氣規格

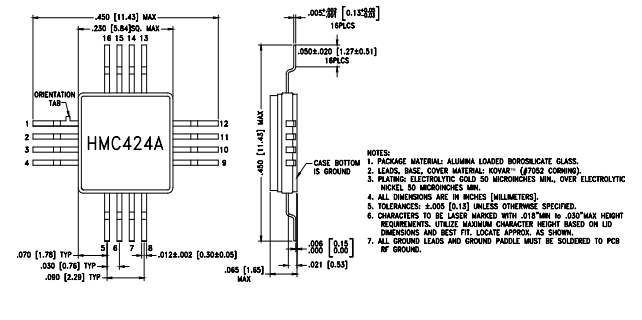

      外形圖

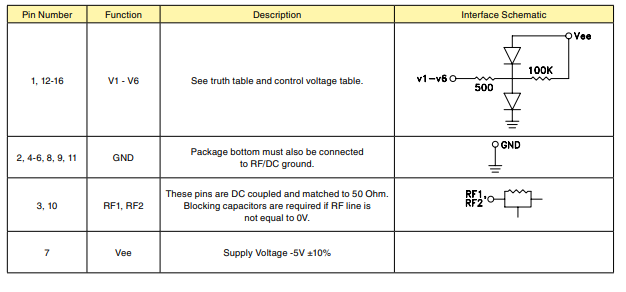

      引腳配置描述

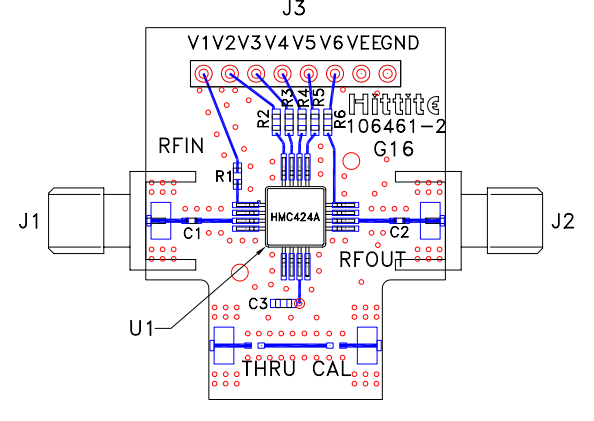

      評估PCB
