LP87332D-Q1 旨在滿足汽車攝像頭和雷達應用中最新處理器和平臺的電源管理要求。該器件具有 2 個降壓型 DC/DC 轉換器、2 個線性穩壓器和 2 個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM （AUTO 模式）作可在較寬的輸出電流范圍內提供高效率。LP87332D-Q1 支持遠程電壓感應，以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：LP87332D-Q1 雙通道大電流降壓轉換器和雙通道線性穩壓器數據表 .pdf

LP87332D-Q1 器件還支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 2 個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 最大輸出電流 3 A
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

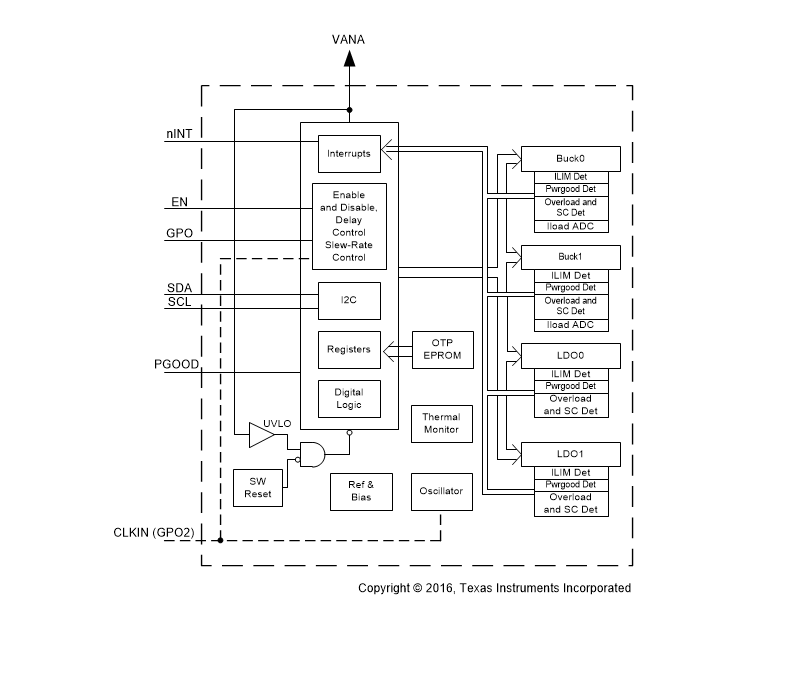

方框圖

1. 概述

LP87332D-Q1 是一款專為汽車應用設計的雙通道大電流降壓轉換器（DC/DC）和雙通道線性穩壓器（LDO）。該器件通過 I2C 兼容串行接口和使能信號進行控制，支持自動 PWM/PFM（AUTO 模式）操作，以實現寬輸出電流范圍內的高效率。

2. 主要特性

• ?AEC-Q100 認證?：適用于汽車級應用，溫度等級為 -40°C 至 +125°C。
• ?輸入電壓范圍?：2.8V 至 5.5V。
• ?輸出特性?：
  • ?降壓 DC/DC 轉換器?：
    • 輸出電壓范圍：0.7V 至 3.36V。
    • 最大輸出電流：3A。
    • 可編程輸出電壓上升斜率。
  • ?線性穩壓器?：
    • 輸入電壓范圍：2.5V 至 5.5V。
    • 輸出電壓范圍：0.8V 至 3.3V。
    • 最大輸出電流：300mA。
• ?可編程功能?：包括啟動和關機延遲、GPO 信號同步等。
• ?保護特性?：短路保護、過載保護、過溫警告和保護、輸入過壓保護（OVP）和欠壓鎖定（UVLO）。

3. 功能描述

• ?自動 PWM/PFM 模式?：根據負載電流自動調整工作模式，以提高效率。
• ?遠程電壓感測?：補償調節器輸出與負載點（POL）之間的 IR 壓降，提高輸出電壓精度。
• ?同步時鐘功能?：支持外部時鐘同步，減少 EMI。
• ?可編程電源良好（PGOOD）信號?：用于指示電源狀態。
• ?中斷功能?：具有可編程的中斷屏蔽和狀態指示。

4. 應用

• 汽車攝像頭和雷達應用中的電源管理。
• 需要高效、可靠電源管理的其他汽車電子設備。

5. 封裝與尺寸

• ?封裝類型?：28 引腳 VQFN 封裝。
• ?尺寸?：5.00mm × 5.00mm。

6. 電氣特性

• ?轉換效率?：高達 94%（具體取決于輸入電壓、輸出電壓和負載電流）。
• ?靜態電流?：待機模式下低至 9μA。
• ?輸出電壓精度?：±2% 至 ±20mV（具體取決于輸出電壓范圍和操作模式）。

7. 布局指南

• ?電容選擇?：
  • 輸入電容：每個降壓轉換器至少需要 1.9μF 的有效電容。
  • 輸出電容：每個降壓轉換器推薦使用 22μF 至 500μF 的陶瓷電容。
  • 線性穩壓器輸入和輸出電容：根據具體應用選擇合適的電容值。
• ?接地設計?：良好的接地對于減小噪聲和確保性能至關重要。
• ?PCB 布局?：注意高頻信號和大電流的布線，以減少干擾和損耗。

8. 編程與接口

• ?I2C 接口?：支持標準模式（100kHz）、快速模式（400kHz）、快速+模式（1MHz）和高速模式（3.4MHz）。
• ?寄存器映射?：提供了詳細的寄存器映射，用于配置和控制器件的各種功能。
