概述
ADF4360-3是一款完全集成式整數N分頻頻率合成器和電壓控制振蕩器（VCO），設計的中心頻率為1,750 MHz。此外，該器件還提供2分頻選項，用戶可以利用它獲得800 MHz至975 MHz的RF輸出。所有片內寄存器均通過簡單的三線式接口進行控制。該器件采用3.0 V至3.6 V電源供電，不用時可以關斷。
數據表：*附件：ADF4360-3集成式整數N分頻頻率合成器和VCO技術手冊..pdf

特性

• 輸出頻率范圍：1,600 MHz至1,950 MHz
• 2分頻輸出
• 3.0 V 至3.6 V電源供電
• 1.8 V邏輯兼容
• 整數N分頻頻率合成器
• 可編程雙模預分頻器：8/9、16/17、32/33
• 可編程的輸出功率
• 三線式串行接口
• 模擬和數字鎖定檢測
• 硬件和軟件關斷模式

框圖

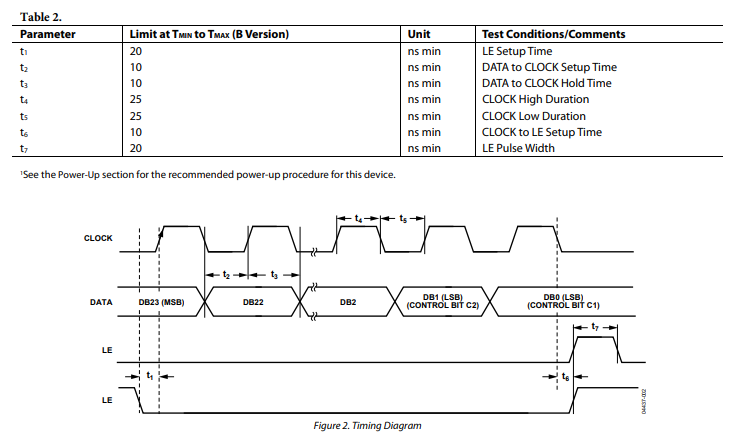

時序特征

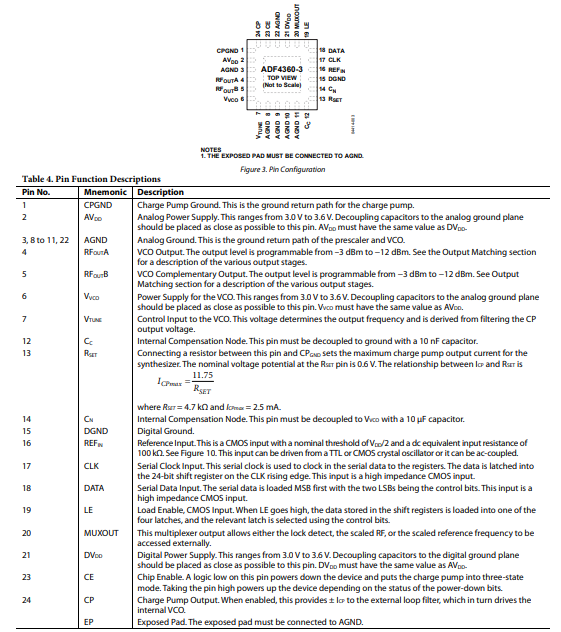

引腳配置描述

典型性能特征

電路說明

參考輸入部分

參考輸入級如圖10所示。SW1和SW2通常處于閉合狀態，SW3通常處于斷開狀態。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

預分頻器（P/P + 1）

雙模數預分頻器（P/P + 1）與A計數器和B計數器配合，可實現較大的分頻比N（(N = BP + A) ）。雙模數預分頻器以CML電平工作，它從壓控振蕩器（VCO）獲取時鐘信號，并將其分頻到適合CMOS A計數器和B計數器處理的頻率。預分頻器在軟件中可設置為8/9、16/17、32/33 ，基于同步4/5核心。對于完全連續的輸出頻率，存在一個最小分頻比，該最小值由P（預分頻器值）決定，計算公式為((P^2 - P)) 。

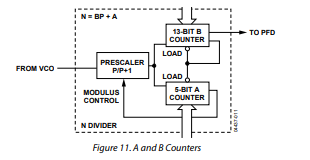

A計數器和B計數器

A計數器和B計數器（采用CMOS工藝）與雙模數預分頻器配合，可在鎖相環（PLL）反饋回路中實現較寬范圍的分頻比。當預分頻器的輸出為300 MHz或更低時，這些計數器可正常工作。因此，對于2.5 GHz的VCO頻率，預分頻器值16/17有效，但8/9無效。

脈沖吞咽功能
A計數器和B計數器與雙模數預分頻器配合，能夠生成間隔僅為參考頻率除以R的輸出頻率。壓控振蕩器（VCO）頻率的計算公式為：
[ f_{VCO} = [(P×B)+A]×frac{f_{REFIN}}{R} ]

其中：

• (f_{VCO})是壓控振蕩器（VCO）的輸出頻率。
• (P)是雙模數預分頻器的模數（如8/9、16/17等 ）。
• (B)是13位二進制計數器的預設分頻比（3到8191）。
• (A)是6位吞咽計數器的預設分頻比（0到31）。
• (f_{REFIN})是外部參考頻率振蕩器的頻率。
• (R)是14位二進制可編程參考計數器的預設分頻比（1到16,383）。

R計數器

14位R計數器可對輸入?yún)⒖碱l率進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到16,383 。

鑒頻鑒相器（PFD）和電荷泵

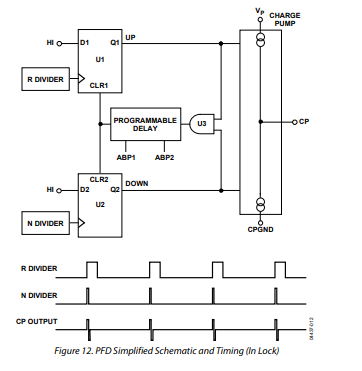

鑒頻鑒相器接收來自R計數器和N計數器（(N = BP + A) ）的輸入，并輸出一個與兩者之間相位和頻率差成正比的信號。圖12是簡化示意圖。鑒頻鑒相器包含一個可編程延遲元件，用于控制抗反沖脈沖的寬度。此脈沖功能確保了鑒頻鑒相器傳遞函數中不存在死區，并將相位噪聲以及參考雜散降至最低。R計數器鎖存（ABP2和ABP1）中的兩位控制脈沖寬度（見表9）。
