概述
ADF4153是一款小數N分頻頻率合成器，用來在無線接收機和發射機的上變頻和下變頻部分實現本振。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和可編程參考分頻器組成。該器件內置一個Σ-Δ型小數插值器，能夠?qū)崿F(xiàn)可編程小數N分頻。INT、FRAC和MOD寄存器可構成一個總N分頻器(N = (INT + (FRAC/MOD)))。此外，4位參考分頻器（R計數器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。

簡單的三線式接口控制所有片內寄存器。該器件采用2.7 V至3.3 V電源供電，不用時可以關斷。
數據表：*附件：ADF4153小數N分頻頻率合成器技術手冊.pdf
特性

• RF帶寬達4 GHz
• 2.7 V至3.3 V電源供電
• 獨立的電荷泵電源VP可提供擴展的調諧電壓
• Y版本：-40°C至+125°C
• 可編程小數模數
• 可編程電荷泵電流
• 三線式串行接口
• 模擬和數字鎖定檢測
• 省電模式
• 與ADF4110/ADF4111/ADF4112/ADF4113和ADF4106引腳兼容
• 穩定的RF輸出相位
• 利用ADIsimPLL可實現環路濾波器設計
• 通過汽車應用認證

應用

• 有線電視設備
• 移動無線電通訊基站（GSM、PCS、DCS、WiMAX、SuperCell 3G、CDMA、W-CDMA）
• 無線手機（GSM、PCS、DCS、CDMA、W-CDMA）
• 無線局域網(LAN)、PMR
• 通信測試設備

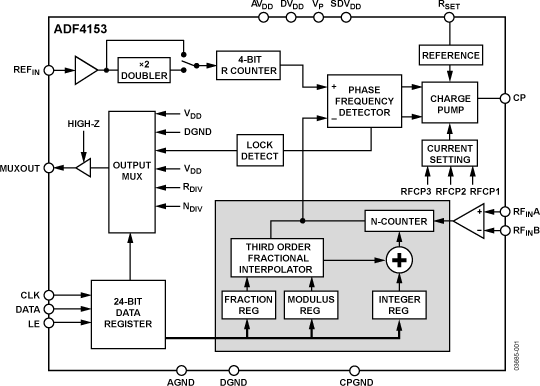

框圖

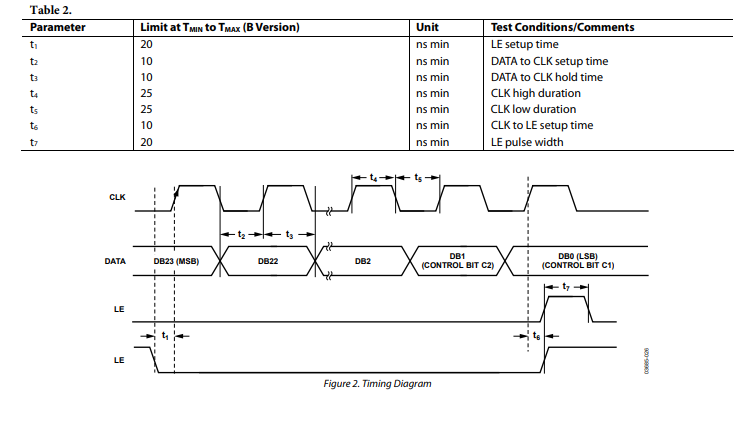

時序規格

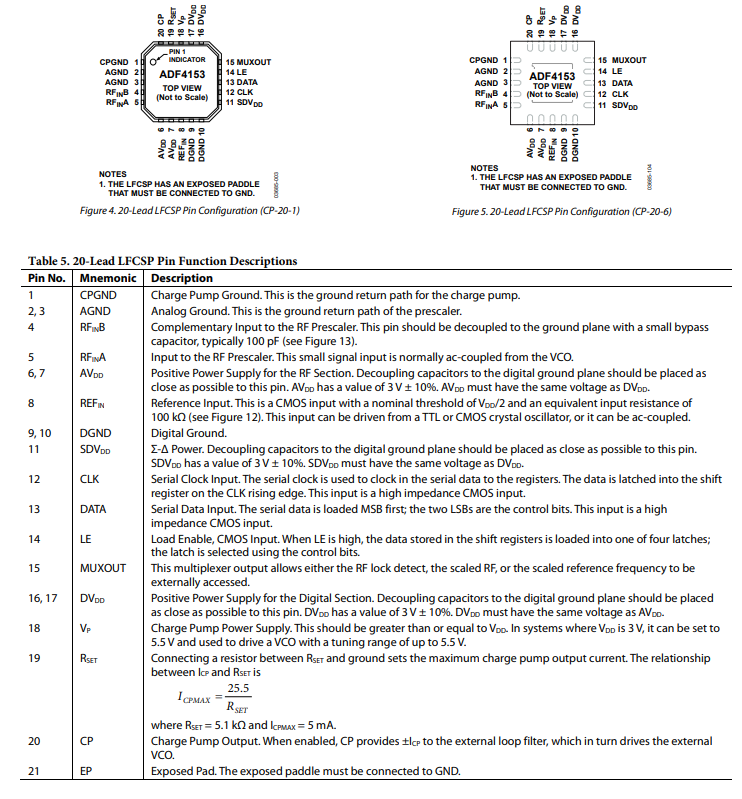

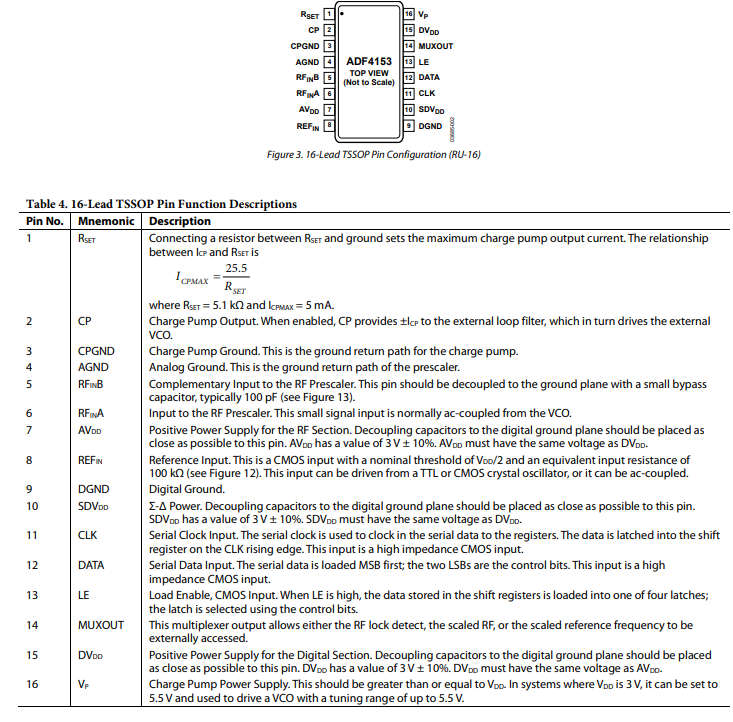

引腳配置描述

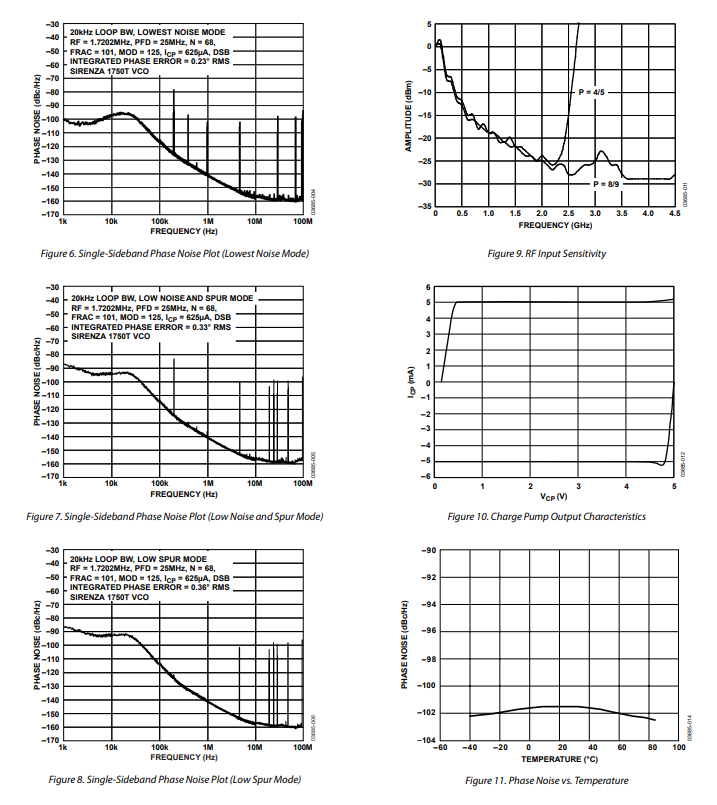

典型性能特征

電路說明

參考輸入部分

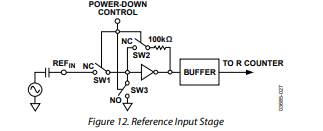

參考輸入級如圖12所示。SW1和SW2通常為閉合開關，SW3通常斷開。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

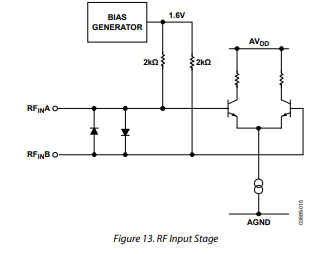

射頻輸入級如圖13所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

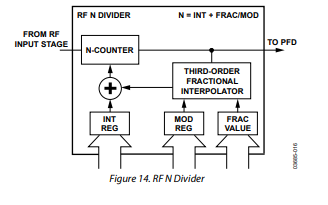

射頻整數分頻器

射頻整數CMOS計數器可在鎖相環（PLL）反饋回路中實現分頻比。允許的分頻比范圍是31到511 。

整數（INT）、分?jǐn)?shù)（FRAC）、模數（MOD）與R的關系

INT、FRAC和MOD的值，與R計數器配合，能夠生成與鑒頻鑒相器（PFD）分?jǐn)?shù)間隔相同的輸出頻率。有關更多信息，請參閱“射頻合成器：工作示例”部分。射頻壓控振蕩器（RF VCO）頻率公式如下：

其中：

• (RF_{OUT})是外部壓控振蕩器（VCO）的輸出頻率。
• (F_{PDF})是鑒頻鑒相器頻率（見公式2）。
• (INT)是9位二進制計數器的預設分頻比（31到511）。
• (MOD)是預設分?jǐn)?shù)模數（2到4095）。
• (FRAC)是分?jǐn)?shù)分頻的分子（0到MOD - 1）。

鑒頻鑒相器頻率由下式給出：

其中：

• (REF_{IN})是參考輸入頻率。
• (D)是(REF_{IN})倍頻位。
• (R)是4位二進制可編程參考計數器的預設分頻比（1到15）。

射頻R計數器

4位射頻R計數器可對輸入?yún)⒖碱l率（(REF_{IN})）進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到15 。
