概述
HMC699LP5(E)是一款頻率合成器，集成寬帶極性可反轉數字PFD和鎖定檢測輸出。 該分頻器工作范圍為160 - 7000 MHz，連續整數分頻比N為56至519，非連續分頻比N為16至54。由于高工作頻率以及超低相位噪底性能，HMC699LP5(E)這款頻率合成器具有寬環路帶寬和低N特性，從而實現快速建立時間和極低相位噪聲。 與差分環路濾波器結合使用時，HMC699LP5(E)可用來將VCO相位鎖定至參考振蕩器。 對于連續分頻比而言，A計數器和S計數器必須滿足下列條件： A + 1 ≥≥ S。
數據表：*附件：HMC699LP5 HMC699LP5E 7GHz整數N分頻頻率合成器SMT技術手冊.pdf
應用
特性
- 超低SSB相位噪底：
-153 dBc/Hz 10 kHz offset @ 100 MHz - 參考頻率。
- 可編程分頻器(N= 16 - 516)
工作頻率高達7 GHz - 集電極開路輸出緩沖放大器，可與基于運算放大器的環路濾波器接口
- 帶鎖定檢測輸出的極性可反轉PFD
- 32引腳5x5mm SMT封裝： 25mm

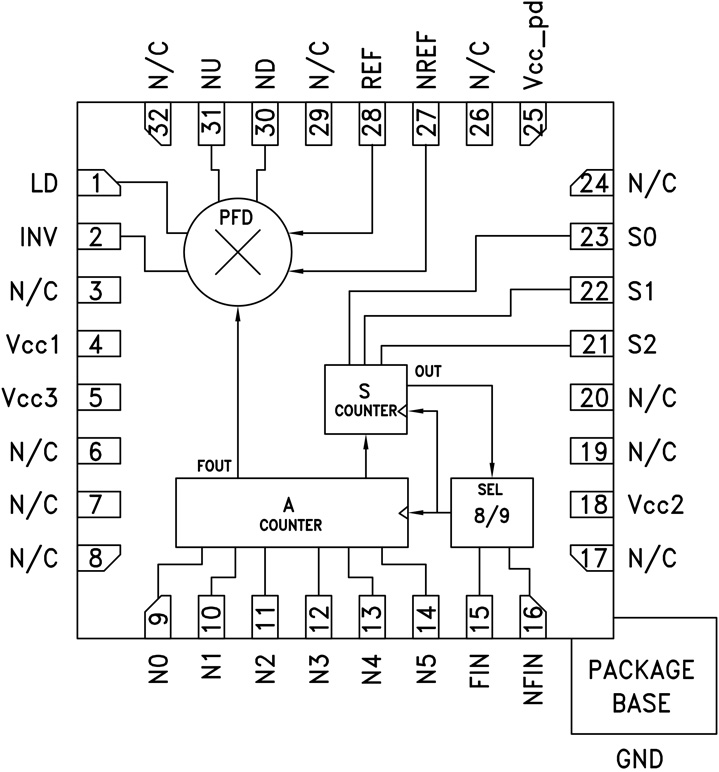

框圖

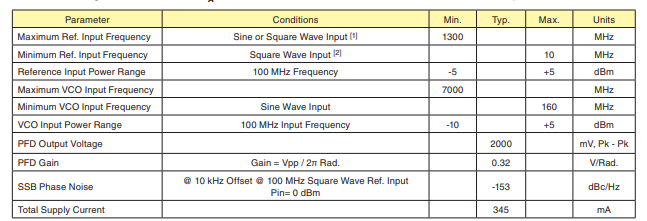

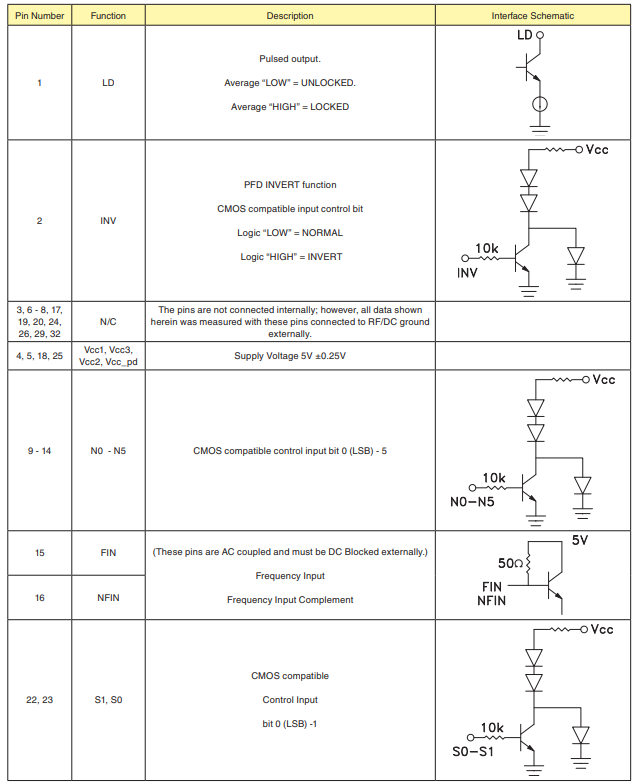

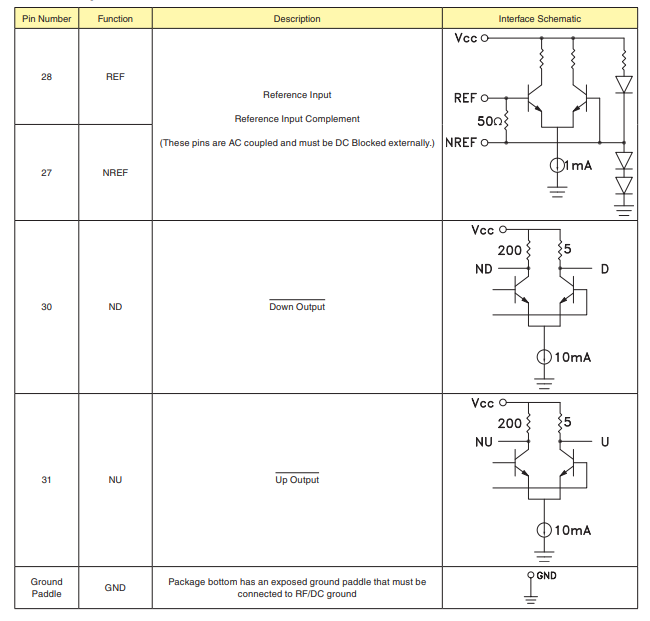

電氣規格

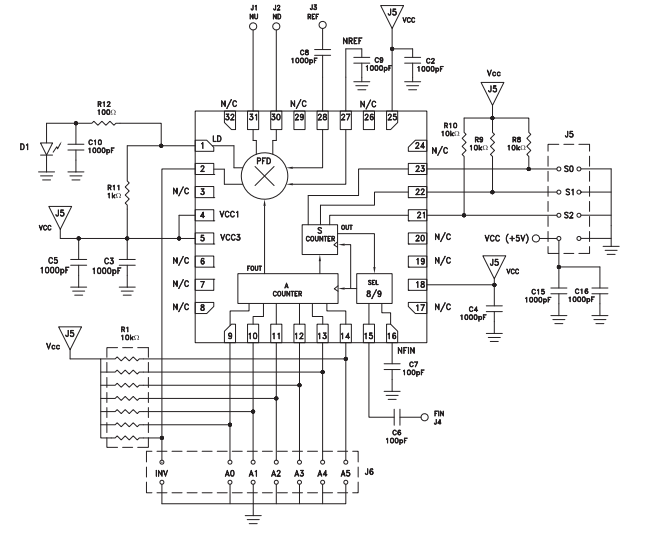

評估PCB電路

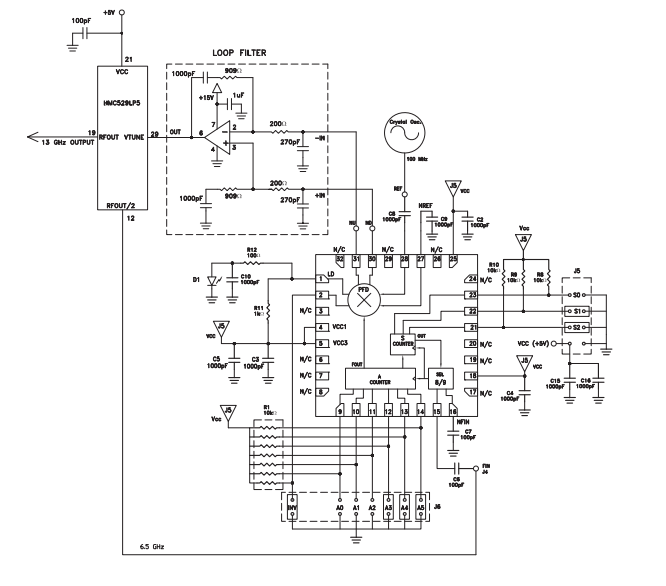

使用HMC699LP5的典型PLL應用電路
