TPS6572x 器件是一款小型電源管理單元，適用于藍牙耳機或其他便攜式低功耗消費類終端設備。該器件包含一個 USB 友好型鋰離子電池充電器、一個高效降壓轉換器、一個低壓差線性穩壓器和其他支持功能。該設備由 I 控制^2^C 接口。通過使用工廠編程的非易失性存儲器，可以自定義幾個設置。
*附件：tps65720.pdf

2.25MHz 降壓轉換器在輕負載時進入低功耗模式，可在盡可能寬的負載電流范圍內實現最高效率。對于低噪聲應用，可以使用 I 強制器件進入固定頻率 PWM 模式^2^C 兼容接口。

該器件允許使用小型電感器和電容器來實現小尺寸解決方案。該TPS65720在 DC-DC 轉換器上提供高達
200 mA 的輸出電流，而 TPS657201、TPS657202 和 TPS65721 提供高達 400 mA 的電流。TPS6572x 還集成了一個 200mA LDO。LDO 在 1.8 V 至 5.6 V 的輸入電壓范圍內工作，因此可以由降壓轉換器的輸出或直接由系統電壓供電。

TPS65720、TPS657201 和 TPS657202 采用小型 25 焊球 2 mm × 2 mm 晶圓芯片尺寸封裝 （DSBGA），焊球間距為 0.4 mm，或采用
4 mm × 4 mm 間距為 0.4 mm 的 WQFN 封裝 （TPS65721）。

特性

• 具有電源路徑管理的電池充電器
• 額定功率路徑為 28V，具有：
  • 100mA 輸入電流限制
  • 500mA 輸入電流限制
• 300mA 充電電流
• 用于 TPS65720 的 200mA 降壓轉換器
• 用于 TPS65721、TPS657201 TPS657202 的 400mA 降壓轉換器
• 效率高達 92%
• V在DCDC 轉換器的范圍為 2.3 V 至5.6 V
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±2%
• 100% 占空比，實現最低壓差
• 1 個通用型 200mA LDO
• V在LDO 范圍為 1.8 V 至 5.6 V
• 我^2^C 兼容接口
• 4 個 GPIO
• 采用間距為 0.4mm 的 25 焊球 DSBGA 封裝和 4mm × 4mm 32 引腳 WQFN 封裝

參數

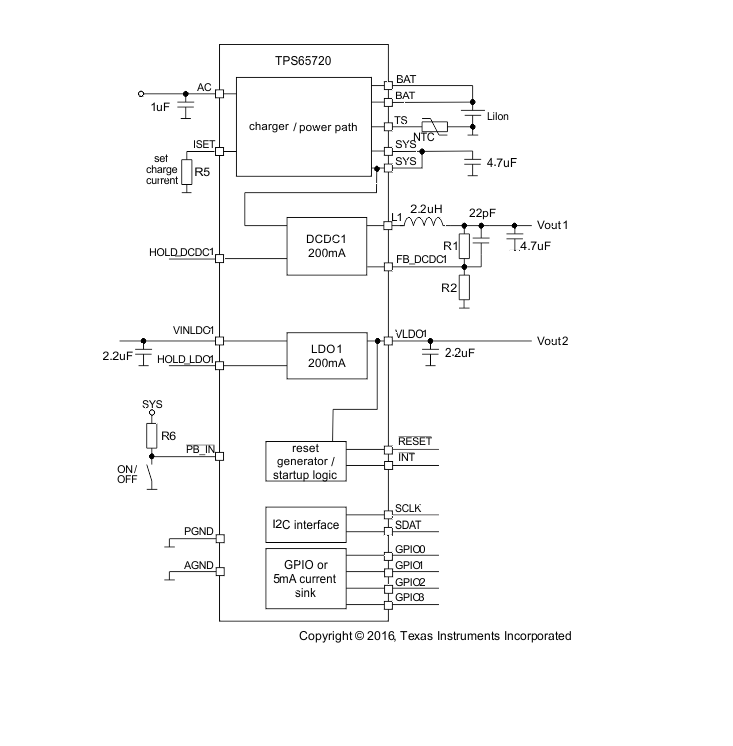

方框圖

1. 產品概述

TPS65720是一款集成了電池充電器、一步降轉換器（DC-DC）和低壓差線性調節器（LDO）的電源管理IC（PMIC），適用于藍牙耳機、手持設備、可穿戴設備等低功耗便攜式應用。

2. 主要特性

• ?電池充電器?：
  • 支持USB友好的鋰離子電池充電。
  • 具有功率路徑管理功能，可獨立為系統供電和電池充電。
  • 充電電流可達300mA。
• ?DC-DC轉換器?：
  • 固定頻率2.25MHz操作。
  • 輸出電流高達200mA（TPS65721/TPS657201/TPS657202可達400mA）。
  • 輕載時進入低功耗模式，提高效率。
• ?LDO?：
  • 通用200mA LDO。
  • 輸入電壓范圍1.8V至5.6V。
• ?其他特性?：
  • I2C兼容接口，可定制設置。
  • 4個GPIO或5mA電流匯。
  • 提供25球DSBGA和32引腳WQFN封裝。

3. 應用領域

• 藍牙耳機
• 手持設備
• 可穿戴設備
• 便攜式配件

4. 功能描述

• ?電池充電器與功率路徑管理?：
  • 自動減少充電電流以適應系統負載增加。
  • 電池可在適配器無法提供峰值系統電流時補充系統電流需求。
• ?DC-DC轉換器?：
  • 使用快速響應電壓模式控制方案，支持小陶瓷電容。
  • 自動進入PFM模式以提高輕載效率。
• ?LDO?：
  • 寬輸入電壓范圍，允許從DC-DC轉換器輸出或系統電壓直接供電。

5. 電氣特性

• 提供了詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓精度、負載調節、線性調節等。
• DC-DC轉換器在PWM模式下的輸出電壓精度為±2%。
• LDO的輸出電壓精度為±1.5%至±2.5%。

6. 典型應用

• 數據手冊中提供了典型應用電路，包括輸入/輸出電容器、電感器的選擇以及布局指南。
• 強調了正確布局對于保證電路性能的重要性。

7. 編程與接口

• 通過I2C接口可定制大多數功能，如充電電流、輸出電壓、工作模式等。
• 提供了詳細的寄存器映射和編程指南。

8. 熱管理

• 內置熱保護和熱關斷功能，防止芯片過熱損壞。
• 提供了熱阻和結溫等熱信息，以幫助設計人員進行熱設計。

9. 封裝與尺寸

• 提供25球DSBGA和32引腳WQFN兩種封裝選項。
• 封裝尺寸和引腳布局在數據手冊中詳細列出。

10. 文檔與支持

• 提供了詳細的數據手冊、應用報告、參考設計等文檔支持。
• TI E2E在線社區提供技術支持和協作平臺。

11. 注意事項

• 在使用過程中，應嚴格遵守數據手冊中提供的絕對最大額定值和推薦操作條件。
• 注意靜電放電（ESD）防護，避免損壞設備。
• 在布局時，應遵循提供的布局指南，以確保電路性能。
