LV8731V 步進電機驅動器 PWM 恒流控制

數據：數據表：PWM恒流控制步進電機驅動器

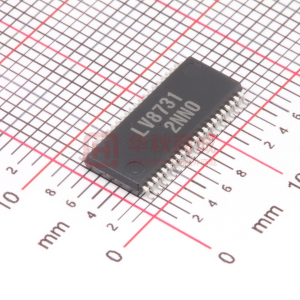

LV8731V是一款雙通道H橋驅動器IC，可以切換步進電機驅動器，它具有微步驅動功能，支持4W 1-2相激勵，以及兩個通道的有刷電機驅動器，支持電機的正向，反向，制動和待機。它非常適用于驅動有刷直流電機和步進電機，用于辦公設備和娛樂應用。

特性	優勢
導通電阻低（上側：0.3Ω;下側：0.25Ω;上部總電阻）和更低：0.55Ω; Ta = 25°C，IO = 2A）	高效率
激勵模式可設置為2階段，1-2階段，W1-2階段或4W1-2階段	各種步調可用
可分四步選擇電機電流	低耗
輸入短路保護電路（可選擇鎖存型或自動復位型）	安全設計
無需控制電源	簡易設計
CLK-IN輸入	輕微控制微步驅動
單通道PWM電流控制步進電機驅動器（可選配直流電機驅動器）通道2）合并。
BiCDMOS工藝IC
激勵步驟僅通過步進信號輸入進行
異常情況警告輸出引腳

應用	終端產品
步進/有刷直流電機 計算和外圍設備工業	打印機 平板掃描儀噴墨打印機 多功能打印機 文檔掃描儀 PoE安全相機 老虎機 自動售貨機 取款機
