CC2640 針對藍牙智能應用的 SimpleLink 超低功耗無線 MCU

數據： CC2640 SimpleLink? Bluetooth? 低功耗無線 MCU 數據表 (Rev. B)

描述

CC2640器件是一款無線微控制器（MCU），主要適用于藍牙^?低功耗應用。

此器件屬于SimpleLink?CC26xx系列中的經濟高效型超低功耗2.4GHz RF器件。它具有極低的有源RF和MCU電流以及低功耗模式流耗，可確保卓越的電池使用壽命，適合小型紐??扣電池供電以及在能源采集型應用中使用。

SimpleLink藍牙低功耗CC2640器件含有一個32位ARM ^? Cortex ^{?< /sup> -M3內核（與主處理器工作頻率同為48MHz），并且具有豐富的外設功能集，其中包括一個獨特的超低功耗傳感器控制器。此傳感器控制器非常適合連接外部傳感器，還適合用于在系統其余部分處于睡眠模式的情況下自主收集模擬和數字數據。因此，CC2640器件成為注重電池使用壽命，小型尺寸和簡便實用性的各類應用的理想選擇。}

< p> CC2640無線MCU的源和時鐘管理以及無線系統需要采用特定配置并由軟件處理才能正確運行，這已經在TI-RTOS中實現.TI建議將此軟件框架應用于針對器件的全部應用程序開發過程。完整的TI-RTOS和器件驅動程序以源代碼形式免費提供，下載地址：www.ti.com。

這款藍牙低功耗控制器嵌入ROM中，并在ARM ^? Cortex ^? -M0處理器上單獨運行。此架構可改善整體系統性能和功耗，并釋放閃存以供應用。

藍牙協議棧可從www。 ti.com免費獲取。

特性

微控制器
- 強大的ARM Cortex-M3
- EEMBC CoreMark評分：142
- 高達48MHz的時鐘速度
- 128KB系統內可編程閃存
- ROM中的TI-RTOS和藍牙軟件
- 高達28KB系統SRAM ，其中20KB為超低泄漏靜態隨機存取存儲器（SRAM）
- 8KB SRAM，適用于緩存或系統RAM使用
- 2引腳cJTAG和JTAG調試
- 支持無線升級（OTA）
超低功耗傳感器控制器
- 可獨立于系統其余部分自主運行
- 2KB超低泄漏代碼和數據SRAM
高效代碼尺寸架構，只讀存儲器（ROM）中裝載驅動程序，藍牙低功耗控制器，和引導加載程序
封裝符合RoHS標準
- 4mm×4mm RSM VQFN32封裝（10個GPIO）
- 5mm×5mm RHB VQFN32封裝（15個GPIO）
- 7mm×7mm RGZ VQFN48封裝（31個GPIO）
外設
- 所有數字外設引腳均可連接任意GPIO
- 四個通用定時器模塊
  （8×16位或4×32位，均采用脈寬調制（PWM））
- 12位模數轉換器（ADC），200MSPS，8通道模擬多路復用器
- 持續時間比較器
- 超低功耗模擬比較器
- 可編程電流源
- UART
- 2個同步串行接口（SSI）（SPI，MICROWIRE和TI）
- I2C
- I2S
- 實時時鐘（RTC）
- AES-128安全模塊
- 真隨機數發生器（TRNG）
- 10,15或31個GPIO，具體取決于所用封裝選項
- 支持八個電容感測按鈕
- 集成溫度傳感器
外部系統
- 片上內部DC-DC轉換器
- 極少的外部組件
- 與采用4mm×4mm和5mm×5mm VQFN封裝的SimpleLink CC13xx引腳兼容
低功耗
- 寬電源電范圍
  - 正常工作電壓：1.8V至3.8V
  - 外部穩壓器模式：1.7V至1.95V
- 有源模式RX：5.9mA
- 有源模式TX（0dBm）：6.1mA
- 有源模式TX（+ 5dBm）：9.1mA
- 有源模式MCU：61μA/MHz
- 有源模式MCU：48.5 CoreMark /mA
- 有源模式傳感器控制器：
  0.4mA +8.2μA/MHz
- 待機電流：1.1μA（RTC運行，RAM /CPU保持）
- 關斷電流：100nA（發生外部事件時喚醒）
射頻（RF）部分
- 2.4GHz射頻收發器，符合藍牙低功耗（BLE）4.2規范
- 出色的接收器靈敏度（BLE對應-97dBm），可選擇性和阻斷性能
- 102dB（BLE）的鏈路預算
- 最高達+ 5dBm的可編程輸出功率
- 單端或差分RF接口
- 適用于符合各項全球射頻規范的系統
  - ETSI EN 300 328（歐洲）
  - EN 300 440 2類（歐洲）
  - FCC CFR47第15部分（美）
  - ARIB STD-T66（日本）
工具和開發環境
- 功能全面的開發套件
- 針對不同RF配置的多種參考設計
- 數據包監聽器PC軟件
- Sensor Controller Studio
- SmartRFStudio
- SmartRF Flash Programmer2
- IAR Embedded Workbench（用于ARM）
- Code Composer Studio
- CCS Cloud

應用

家庭和樓宇自動化
- 已聯網家用電器
- 照明
- 安全鎖
- 網關
- 安防系統
工業
- 物流
- 自動化
- 資產跟蹤和管理
- 遠程顯示
- 電纜更換
- HMI < /li>
- 訪問控制
零售
- 信標
- 廣告
- 電子貨架標簽（ESL）和價格標簽
- 銷售點和支付系統
健康和醫療
- 溫度計
- 血氧飽和度
- 血糖儀和血壓計
- 體重秤
- 生命體征監控
- 助聽器
運動和健身設備
- 活動監視器和健身追蹤器
- 心率監視器
- 跑步傳感器
- 自行車傳感器
- 運動手表
- 健身房器械
- 團體運動裝備
HID
- 遙控
- 鍵盤和鼠標
- 游戲
配件
- 玩具
- 追蹤器
- 行李牌
- 可穿戴產品

所有商標均為其各自所有者的財產。

參數與其它產品相比?低功耗藍牙

?
Device Type
Bluetooth Standard
Rating
Approx. Price (US$)
Technology
Operating Temperature Range (C)
?

CC2640	CC2640R2F	CC2642R
Wireless MCU ? ?	SimpleLink Wireless MCU ? ?	SimpleLink Wireless MCU ? ?
Bluetooth 4.2 ? ?	Bluetooth 5.0 ? ?	Bluetooth 5.0 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
1.95 \| 1ku ? ?	1.95 \| 1ku ? ?	?
Bluetooth low energy Proprietary ? ?	Bluetooth low energy Proprietary ? ?	Bluetooth low energy ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?

技術文檔

數據手冊（1）

CC2640 SimpleLink? Bluetooth? 低功耗無線 MCU 數據表 (Rev. B)

元器件購買 CC2640 相關庫存

2.4G無線芯片

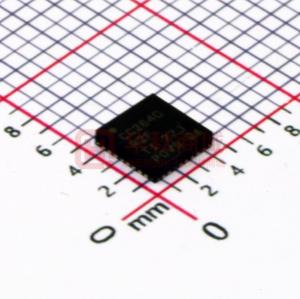

型號：CC2640R2FRHBR 封裝：VFQFN32_EP

品牌：TI 描述：CC2640R2F SimpleLink? Bluetooth? 低功耗無線 MCU

金額：￥15.79058
去購買
WiFi及藍牙芯片

型號：CC2640R2FRSMR 封裝：32-VFQFN裸露焊盤

品牌：TI 描述：CC2640R2F SimpleLink? Bluetooth? 低功耗無線 MCU VQFN32_4X4MM_EP

金額：￥13.58309
去購買
2.4G無線芯片

型號：CC2640F128RHBR 封裝：VFQFN32_EP

品牌：TI 描述：CC2640 SimpleLink? Bluetooth? 低功耗無線 MCU

金額：￥10.26605
去購買
16位MCU單片機

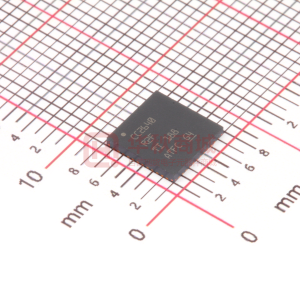

型號：CC2640R2FRGZR 封裝：VQFN48_7X7MM_EP
