描述

LM290xLV系列包括雙路LM2904LV和四路LM2902LV運算放大器。這些器件由2.7V至5.5V的低電壓供電。

這些運算放大器可以替代低電壓應用中的成本敏感型LM2904和LM2902。有些應用是大型電器，煙霧探測器和個人電子產品.LM290xLV器件在低電壓下可提供比LM290x器件更佳的性能，并且功能耗盡。這些運算放大器具有單位增益穩定性，并且在過驅情況下不會出現相位反轉.ESD設計為L(zhǎng)M290xLV系列提供了至少2kV的HBM規格。

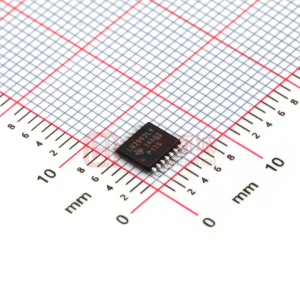

LM290xLV系列采用行業標準封裝。這些封裝包括SOIC，VSSOP和TSSOP封裝。

特性

• 適用于成本敏感型系統的工業標準放大器
• 低輸入失調電壓：±1mV
< LI>共模電壓范圍包括接地
• 單位增益帶寬：1MHz的
• 低寬帶噪聲：40nV /√<跨度>赫茲
• 低靜態電流：90μA/通道
• 單位增益穩定
• 可在2.7V至5.5V的電源電壓下運行
• 提供雙通道和四通道型號< /li>
• 嚴格的ESD規格：2kV HBM
• 擴展溫度范圍：-40°C至125°C

所有商標均為各自所有者的財產。

參數 與其它產品相比?通用 運算放大器

? Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Offset drift (Typ) (uV/C) Features Input bias current (Max) (pA) CMRR (Typ) (dB) Output current (Typ) (mA) Architecture ? LM2902LV LM2902 LM358LV 4 ? ? 4 ? ? 2 ? ? 2.7 ? ? 3 ? ? 2.7 ? ? 5.5 ? ? 26 ? ? 5.5 ? ? 1 ? ? 1.2 ? ? 1 ? ? 1.5 ? ? 0.5 ? ? 1.5 ? ? ? In to V- ? ? In to V- ? ? 3 ? ? 7 ? ? 3 ? ? 0.09 ? ? 0.175 ? ? 0.09 ? ? 40 ? ? 35 ? ? 40 ? ? Catalog ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? SOIC | 14
TSSOP | 14 ? ? PDIP | 14
SOIC | 14
SO | 14
TSSOP | 14 ? ? SOIC | 8
TSSOP | 8
VSSOP | 8 ? ? 14SOIC: 52 mm2: 6 x 8.65 (SOIC | 14)
14TSSOP: 32 mm2: 6.4 x 5 (TSSOP | 14) ? ? See datasheet (PDIP)
14SO: 80 mm2: 7.8 x 10.2 (SO | 14)
14SOIC: 52 mm2: 6 x 8.65 (SOIC | 14)
14TSSOP: 32 mm2: 6.4 x 5 (TSSOP | 14) ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8TSSOP: 19 mm2: 6.4 x 3 (TSSOP | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8) ? ? 4 ? ? ? 4 ? ? Cost Optimized
EMI Hardened ? ? Standard Amps ? ? Cost Optimized
EMI Hardened
Standard Amps ? ? 15 ? ? 250000 ? ? ? ? 80 ? ? 100 ? ? ? 40 ? ? 40 ? ? ? Bipolar ? ? CMOS ? ?

方框圖

•

  LM2902LV - 功能方框圖
