優勢和特點

• 易于使用
• 軌到軌輸出擺幅
• 輸入電壓范圍達到地電壓以下150 mV（單電源）
• 低功耗、550 μA電源電流（最大值）
• 增益通過一個外部電阻設置
  • 增益范圍：1至1000
• 高精度直流性能
  • 增益精度：0.10% (G = 1)
  • 增益精度：0.35% (G > 1)
• 噪聲：RTI噪聲：35 nV/√Hz（1 kHz時）
• 出色的動態規格
• 帶寬：800 kHz (G = 1)
• 0.01%建立時間：20 μs (G = 10)

產品詳情

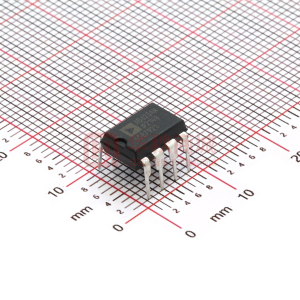

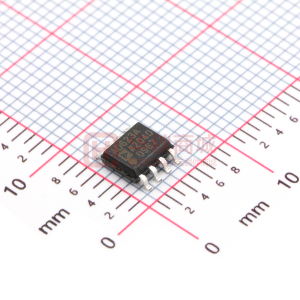

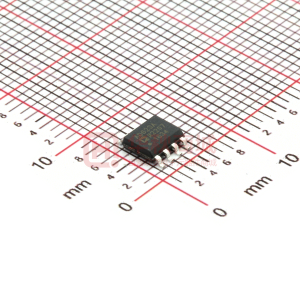

AD623是一款集成式單電源或雙電源儀表放大器，采用3 V至12 V電源電壓時提供軌到軌輸出擺幅。它可以通過單一增益設置電阻進行編程，并遵照8引腳工業標準引腳排列配置，賦予用戶出眾的靈活性。不接外部電阻時，AD623采用單位增益配置(G = 1)；連接外部電阻時，AD623可通過編程實現最高增益1000。

提高交流共模抑制比(CMRR)并增加增益可使AD623具有出色的精度；由于CMRR在最高200 Hz時保持穩定，因此線路噪聲諧波得到抑制。AD623具有寬輸入共模范圍，可以放大共模電壓低至地電壓以下150 mV的信號。AD623采用雙極性和單極性電源供電，能保持出色的性能。

應用

• 低功耗醫療儀器
• 傳感器接口
• 熱電偶放大器
• 工業過程控制
• 差動放大器
• 低功耗數據采集

方框圖
