--- 產品參數 ---
- 單位 臺
- 數量 10
--- 產品詳情 ---
羅德與施瓦茨ZNB43網絡分析儀
主要特點
- 頻率范圍介于 9 kHz 至 43.5 GHz
- 兩個或四個端口
- 高 140 dB 的寬動態范圍
- 掃描時間短暫,掃描 401 個點僅需 4 ms
- 98 dB 的較寬功率掃描范圍
在速度、動態范圍及易操作性方面獨占鰲頭
多功能儀器可用于多種應用

網絡分析儀的頻率范圍介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz,專用于移動無線電、電子產品以及航空航天和國防應用,同時也可用于高速印刷電路板設計。R&S?ZNB適用于放大器、混頻器、濾波器和電纜等射頻組件的開發、生產和維修應用。
ZNB43有2端口和4端口兩種型號,可配置2.4毫米或2.92毫米兩種連接器類型。同時,它提供輸出功率范圍擴展和F第二個內置信號源選件。ZNB43適合濾波器、耦合器和開關等無源器件的測試。當配備第二個內置信號源時,可成為測量混頻器和放大器等有源器件的多功能儀表。
更高的頻率、更快的時鐘速率和規格都要求器件特性測試能力。尤其對于較高的微波頻率來說,將測試夾具從被測器件的數據中去嵌入變得越來越重要。雖然原理簡單,但是去嵌入在實踐中要復雜得多,因為夾具的S參數不易測量。僅在過去幾年中,實用的去嵌入解決方案才進入市場。對于包括R&S ZNB系列在內的許多羅德與施瓦茨網絡分析儀而言,一系列符合業界廣泛接受的IEEE 370標準的去嵌入軟件工具現已成為完全內置的軟件選件。
R&S ZNB 系列還支持在整個測試期間保持連接到被測設備的在線校準單元。在線校準對于熱室中的測試至關重要,例如在衛星或衛星組件上進行測試。或者在具有大量端口的多端口設置中,無需費時地重新連接 DUT 電纜,只需按下 R&S ZNB 上的按鈕即可進行重新校準。
為你推薦
-
Agilent安捷倫DSO80204B示波器40GSa/s2025-05-14 09:04
產品型號:DSO80204B 單位:臺 數量:10 -

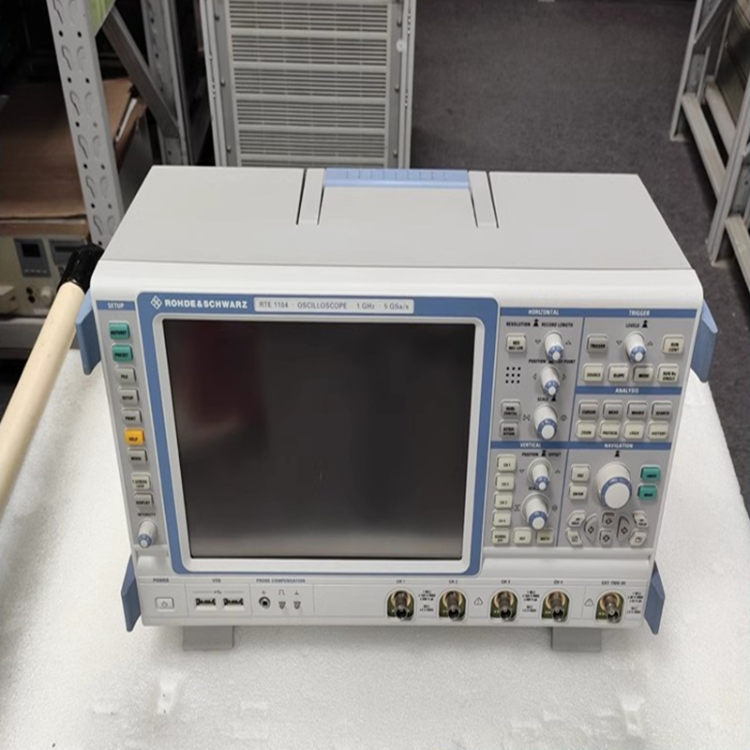

羅德與施瓦茨RTE1104觸摸屏示波器2025-05-14 09:02
產品型號:RTE1104 單位:臺 數量:10 -

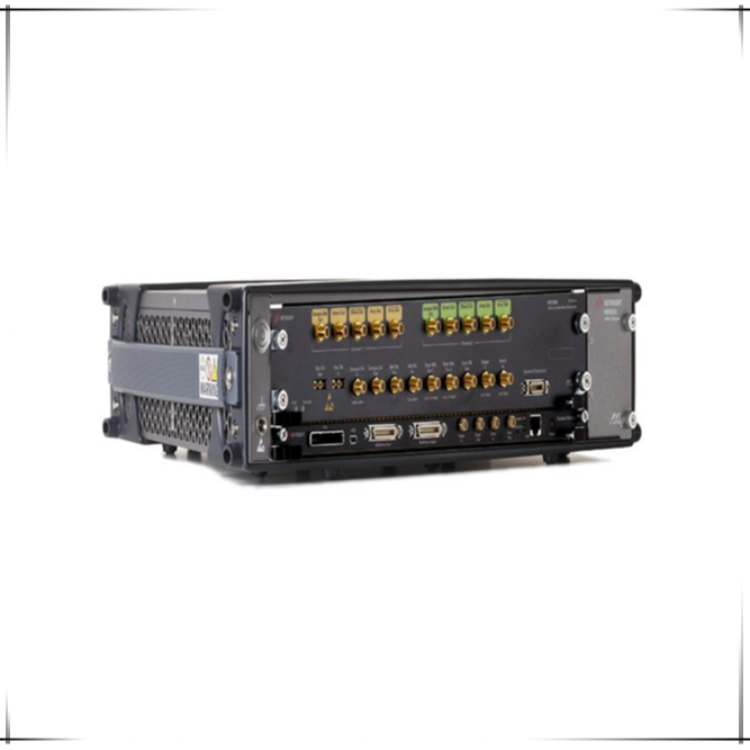

是德M8190A信號發生器2025-05-13 08:36
產品型號:M8190A 單位:臺 數量:10 -

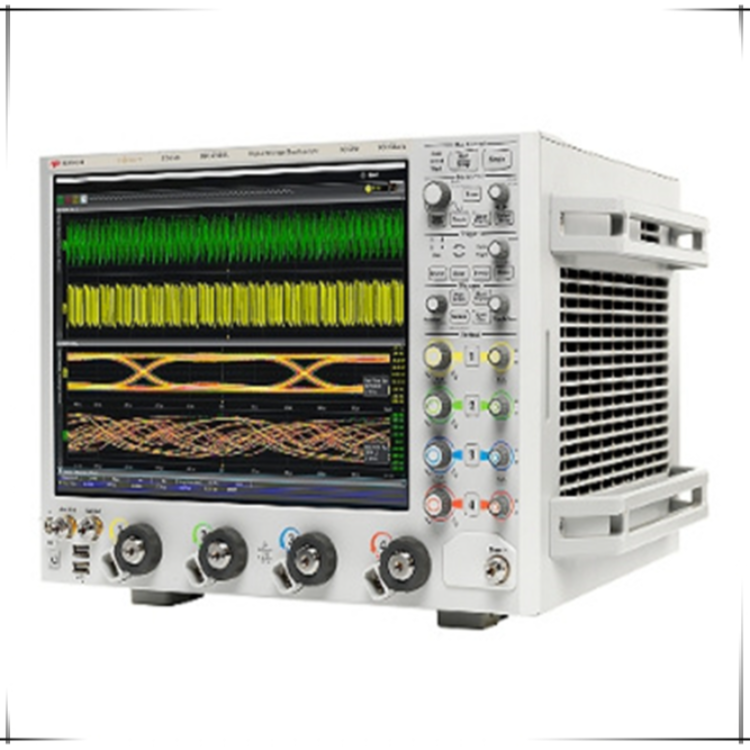

Keysight是德DSAZ334A示波器2025-05-12 17:15
產品型號:DSAZ334A 單位:臺 數量:10 -

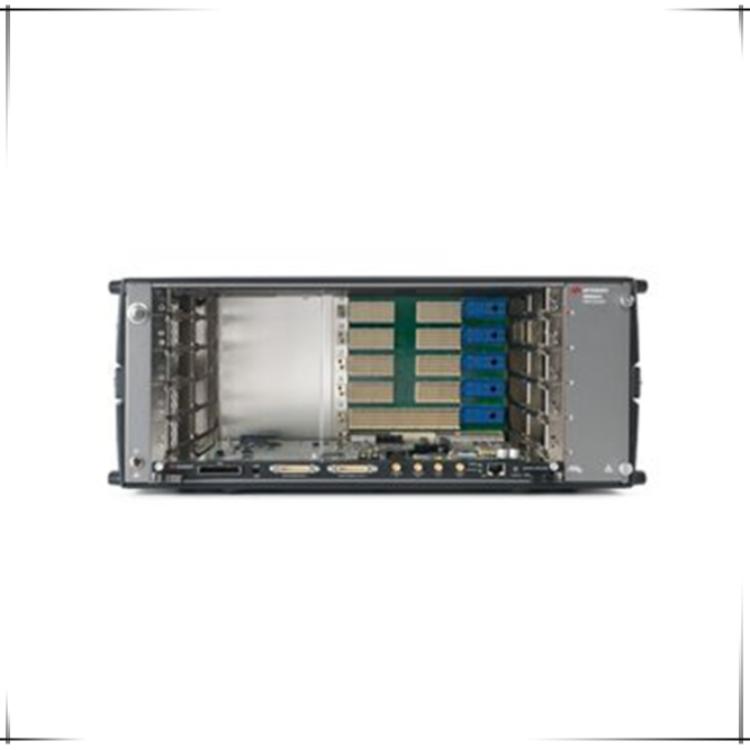

M9505A安捷倫 AXIe 5 插槽機箱2025-05-12 17:13
產品型號: M9505A 單位:臺 數量:10 -
Tektronix(泰克) MSO5104混合信號示波器2025-05-09 09:57
產品型號:MSO5104 單位:臺 數量:10 -
極致匯儀WT328C無線網絡多路測試儀2025-05-09 09:52
產品型號:WT328C 單位:臺 數量:10 -
極致匯儀WT-328無線連接測試儀2025-05-08 10:01
產品型號:WT-328 單位:臺 數量:10 -

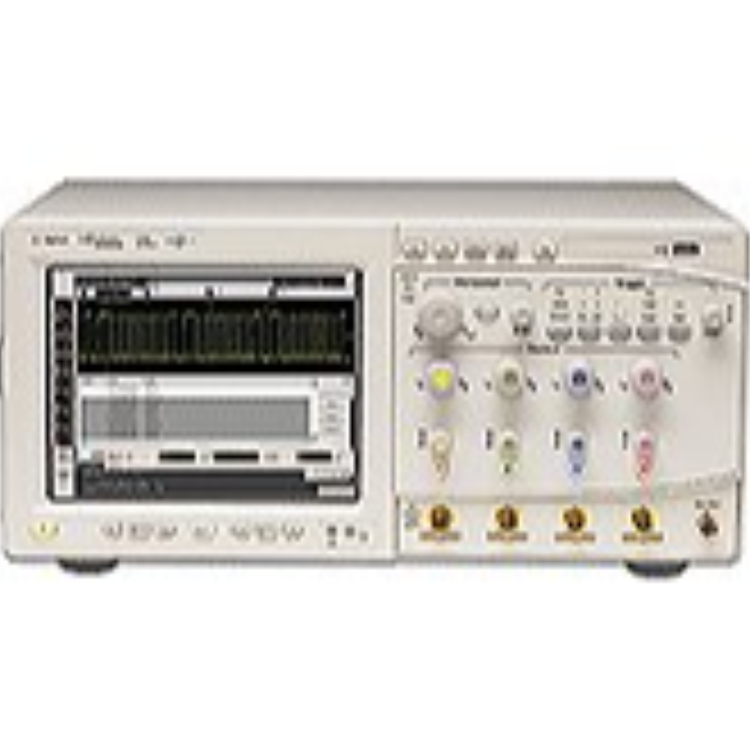

安捷倫DSO81304A高頻率示波器2025-05-08 09:59
