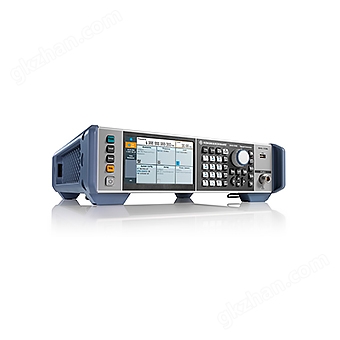

羅德與施瓦茨SMB100B射頻信號發生器

SMB100B 射頻信號發生器體積小巧，兼具性能和多種功能。SMB100B 具有出色的頻譜純度和高輸出功率，且功能豐富、操作簡單。儀器的頻率范圍介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz。

主要特點及參數

 頻率范圍介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz

 出色的單邊帶 (SSB) 相位噪聲：1 GHz、20 kHz 偏移時低于 -134 dBc（測量值）

 低寬帶噪聲：15 MHz < f ≤ 6 GHz、30 MHz 偏移時低于 -153 dBc（典型值）

 高輸出功率：1 GHz 時為 34 dBm（測量值）

 小巧緊湊，2 HU，寬度為 ? 19"

小巧體積兼具性能和可用性

R&S SMB100B 具有出色的頻譜純度和高輸出功率，并且功能豐富

 全新 R&S SMB100B 射頻信號發生器體積小巧，兼具性能和多種功能，且操作簡單

 頻率范圍介于 8 kHz 至 1 GHz、3 GHz 或 6 GHz

小巧緊湊，2 HU，寬度為 3/4 19"

 的 5" 大觸摸屏圖形用戶界面

優秀的信號質量

具備低 SSB 相位噪聲，在1 GHz、20 kHz 偏移時低于 –134 dBc（測量值）

如要改善被測設備，信號源的信號質量必須明顯優于被測設備性能。R&S SMB100B 的合成器設計，具備低 SSB 相位噪聲和寬帶噪聲，且能很好地抑制非諧波信號分量。

出色的輸出功率

高輸出功率：1 GHz 時為 34 dBm（測量值）

 R&S SMBB-K31高輸出功率選件可提供 28 dBm（1 GHz 時，測量值）和 24 dBm（6 GHz 時，測量值）的輸出功率，通過軟件鍵碼簡單激活即可。配備額外的 R&S SMBB-B32 高輸出功率選件后，還可提供 34 dBm（1 GHz 時，測量值）和 31 dBm（6 GHz 時，測量值）的高輸出功率。

易于使用

R&S SMB100B 在各方面均體現出易用性

 此射頻信號發生器操作簡單，可連接 R&S NRP 功率探頭，并能仿真傳統儀器。此外，儀器還可創建的“用戶菜單”。

可變參考頻率輸入/輸出

R&S SMB100B 提供多種方式輸出（或輸入）參考信號。采用 R&S SMBB-K704 選件時，R&S SMB100B 可具備 1 MHz 至 100 MHz 的可變外部參考頻率輸入，能夠輕松集成到現有測試環境中。接收的參考頻率也可輸出到單獨的參考輸出（更多詳情，請參見數據表）。借助可選 1 GHz 參考頻率輸入和輸出（R&S SMBB-B3 選件），多個 R&S SMB100B 儀器之間可實現良好的相位穩定性。

R&S LegacyPro

更新測試與測量設備

如果設備組件比整個 ATE 系統提前報廢，則舊設備的定期校準和維護會變得既費錢又費時，且富有挑戰性。使用等效的儀器替代過時測試設備時應確保簡單易行，且大限度地減少硬件和軟件改動。R&S LegacyPro 代碼仿真選件滿足這些要求，不僅減少了工作量，而且消除了相關風險。

R&S NRP 功率探頭連接性

R&S NRP 功率探頭可連接到 R&S SMB100B

 被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從發生器的射頻輸出端轉為被測設備。R&S NRP 功率探頭可連接至 R&S SMB100B，以便在新參考面上進行精確校準（精度可達 0.1 dB）。

UCOR（用戶校正）

R&S SMB100B 連接 R&S NRP 功率探頭補償外部頻率響應

被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器。因此，必須補償頻率響應。為此，R&S SMB100B 提供了用戶校正 (UCOR) 功能。與 R&S NRP 功率探頭結合使用，便可一鍵自動測定 UCOR 值。借助 UCOR 功能，可為新參考面提供獲得頻率響應補償的射頻信號。
