場效應晶體管（Field Effect Transistor縮寫（FET））簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。
場效應晶體管（Field Effect Transistor縮寫（FET））簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。根據三極管的原理開發出的新一代放大元件，有3個極性，柵極，漏極，源極，它的特點是柵極的內阻極高，采用二氧化硅材料的可以達到幾百兆歐，屬于電壓控制型器件
場效應晶體管（Field Effect Transistor縮寫（FET））簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。根據三極管的原理開發出的新一代放大元件，有3個極性，柵極，漏極，源極，它的特點是柵極的內阻極高，采用二氧化硅材料的可以達到幾百兆歐，屬于電壓控制型器件。
FET電路工作原理
一般在網上只有三極管放大電路的原理，而FET的工作原理很少提及，現在我簡單地分析一下它的放大原理：電路中柵極的直流電位VG是電源電壓VDD被偏壓電阻R3和R2分壓后的電位，即：VG=R2/（R1+R2）*VDD。這與三極管發射極接地的放大電路基極直流電位相同。但是由于雙極型晶體管中有基極電流流動，所以實際基極電位要比電源被R2和R3分壓要低一些（晶體管是電流控制電流，FET是電壓控制電流）。但對于FET，由于柵極沒有電流流過，所以實際的柵極電位就是分壓公式所求得的值。源極的直流電位VS比VG高出柵極源極間電壓VGS的值，即： VS=VG+VGS 實際上，VGS是以源極為基準的，像N溝JFET那樣，當源極電位比柵極高應該給VGS置以負號。因此，VS等于將VGS加到VG上時，就成為： VS=VG-VGS 雙極晶體管VBE=0.6V或者0.7V，是能夠相互置換的。但是對于FET來說，當器件型號和工作點（ID）不同時，VGS的值是不同的。流過源極的直流電流Is可以由下式求得： Is=VS/RS=（VG-VGS）/RS 漏極的直流電位VD是從電源電壓VDD減去RD上的電壓降的部分。如果漏極電流的直流成分為ID，則有： VD=VDD-ID*RD 由于FET的柵極上沒有電流流過，ID=IS，所以上式也可以寫成： VD=VDD-Is*RD 下面來求它的交流放大倍數。
由輸入Vi引起的源極電流表的交流變化量#is為： #is=vi/RS 高漏極電流的交流變化量為#id，那么可以認為vd的交流變化量#vd就是#id在漏極電阻RD上的電壓降，即： #vd=#id*RD 又因為漏極電流和源極電流相等，所以#vd為： #vd=#is*RD=vi/RS*RD 另外，交流輸出電壓vo是被輸出電容C2隔斷VD的直流成分后的成分，也就是vd的交流成分#vd，即： Vo=#vd=vi/RS*RD 所以不難求得：交流放大倍數Av為： Av=vo/vi=RD/RS
TPS54316-EP 增強型產品 3V 至 6V、3A 輸出同步降壓 PWM 開關，帶集成 FET數據手冊
作為 SWIFT? 系列 DC/DC 穩壓器的成員，TPS54311、TPS54312、TPS54313、TPS54314、TPS54315 和 TPS...
TPS65530 用于數碼相機的完全集成的 8 通道 DC/DC 轉換器數據手冊
TPS65530 是高度集成的 8 通道開關 DC/DC 轉換器，其中 7 個通道集成了功率 FET。 CH2/4 配置為 H 橋，用于降壓-升壓...
TPS65530A 用于數碼相機的完全集成的 8 通道 DC/DC 轉換器數據手冊
TPS65530A 是一款完全集成的 8 通道開關 DC/DC 轉換器，其中 7 個通道集成了功率 FET。 CH2/4 配置為 H 橋，用于降壓...
鑒于對能源可持續性和能源安全的擔憂，當前對儲能系統的需求不斷加速增長，尤其是在住宅太陽能裝置領域。市面上有一些功率高達 2kW 且帶有集成式儲能系統的微...
Texas Instruments TPS92401 LED點陣控制器數據手冊
Texas Instruments TPS92401 LED點控制器是一系列4通道5A LED器件，集成了PWM分流FET、SPI接口和自適應配置。這些...
TPS54262-Q1 具有低 Iq 和電壓監控功能的汽車級 3.6V 至 60V、2A 降壓轉換器數據手冊
TPS54262-Q1 器件是一款具有低功耗的 60V、2A 降壓開關模式電源 模式和帶有集成 NMOS 開關 FET 的可編程電壓監控器。集成輸入 電...
TPS54162-Q1 汽車級 3.6V 至 48V、1A 降壓轉換器，具有低 Iq 和電壓監控功能數據手冊
TPS54162 是一款降壓開關模式電源，帶有一個電壓監控器和一個集成的 NMOS 開關 FET。集成輸入電壓線路前饋拓撲結構改善了電壓模式降壓穩壓器的...
TPS53311 具有 Eco 模式和平滑 PWM 的 2.9V 至 6V 輸入、3A 同步降壓轉換器數據手冊
The TPS53311 提供完全集成的 3V 至 5V V~在~集成同步 FET 轉換器解決方案，總共 16 個組件，尺寸 200 mm^2^的 PC...
TPS53310 具有集成 MOSFET 的 2.9V 至 6V、3A 降壓轉換器數據手冊
該TPS53310提供完全集成的 3V 至 5V VIN 集成同步 FET 轉換器解決方案，共有 16 個元件，封裝尺寸為 200mm^2^的 PCB ...
TPS53321 具有集成 MOSFET 的 2.9V 至 6V、5A 降壓轉換器數據手冊
TPS53321 器件提供完全集成的 3V 至 5V V 電壓~在~集成同步 FET 轉換器解決方案，200 個組件中共有 16 個組件 毫米^2^的 ...

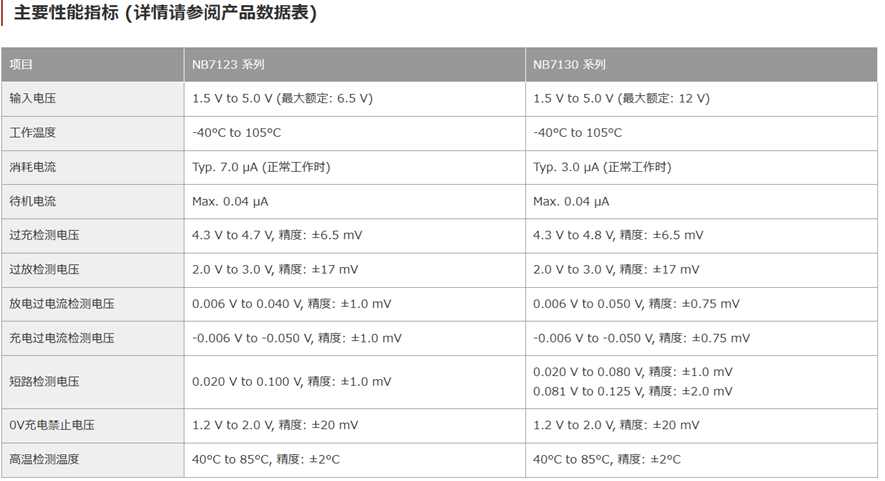

單節鋰離子電池保護IC “NB7123 系列”（高邊FET驅動類型）和 “NB7130 系列”（低邊FET驅動類型）開始上市
